Gamme WM-6000 | KEYENCE

La gamme complète KEYENCE Métrologie

Des solutions innovantes pour tous vos besoins de mesure

IM-X Series

Jusqu'à 500×400x200 mm

Mesure dimensionnelle par imagerie ultra-rapide

✓ 1 seconde pour 5000 dimensions
✓ Programmation automatique depuis CAO
✓ Précision jusqu'à 0,7 µm

🎬 Cliquez pour voir la vidéo

XM-5000 Series

Jusqu'à 2m³

Métrologie portable 3D avec réalité augmentée

✓ Sonde guidée en temps réel
✓ Mesure directe en atelier
✓ Sans environnement contrôlé

🎬 Cliquez pour voir la vidéo

🎯 Série actuelle WM Series

WM-6000 Series

Jusqu'à 25m

MMT portable très grand volume

✓ Palpage tactile + Scanner 3D
✓ 25 mètres de portée
✓ Sans fil, opérationnel en 2min

💡 Genèse du WM-6000 : Répondre aux besoins de nos clients

✅

2015 : Lancement de l'XM

La série XM révolutionne la mesure portable avec sa technologie de guidage en réalité augmentée. Nos clients adorent : facilité d'utilisation, un seul opérateur, mesure directe en atelier.

📢

2016-2019 : Demande du marché

De nombreux clients nous contactent : "Nous adorons l'XM, mais nous avons besoin de la même simplicité pour mesurer des pièces beaucoup plus grandes (navale, aéronautique, construction, énergie)."

🔍

Benchmark clients : Le constat

❌ Instrumentation traditionnelle

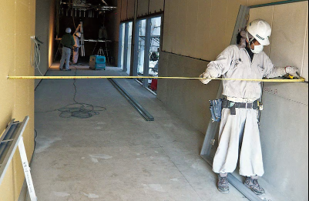

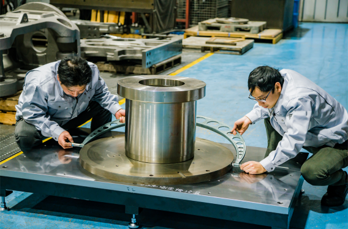

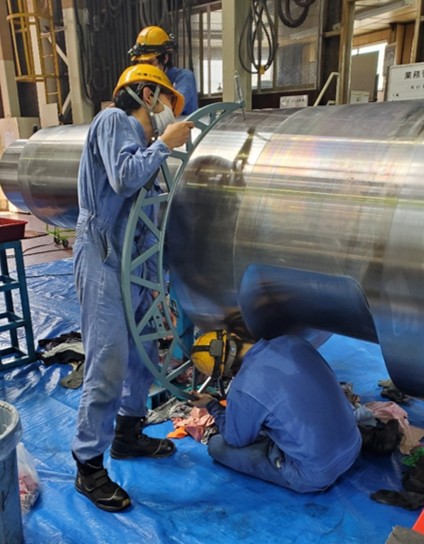

Pieds à coulisse, mètres ruban : fastidieux et imprécis
Nécessite 2-3 opérateurs
Erreurs de mesure fréquentes
Temps de setup important

⚠️ Solutions numériques existantes

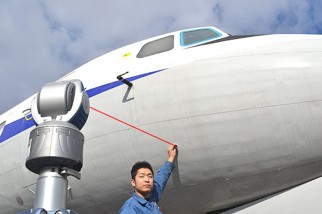

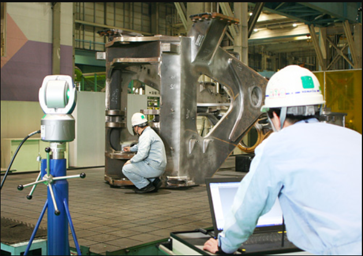

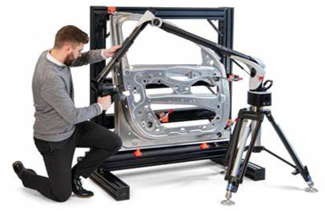

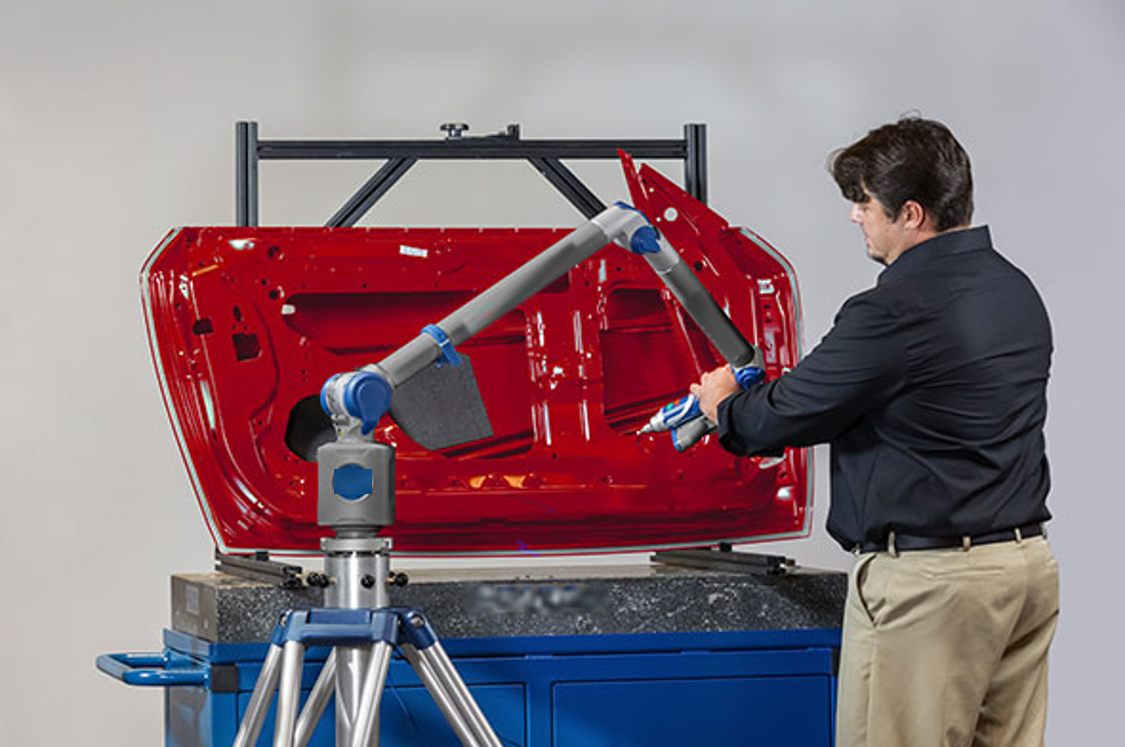

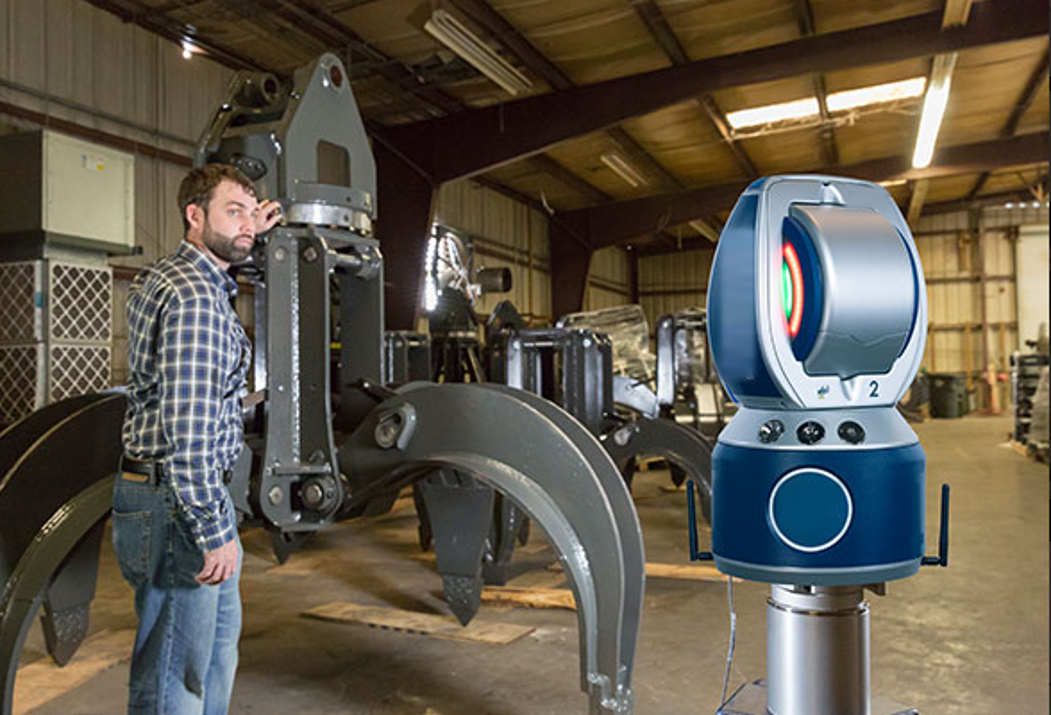

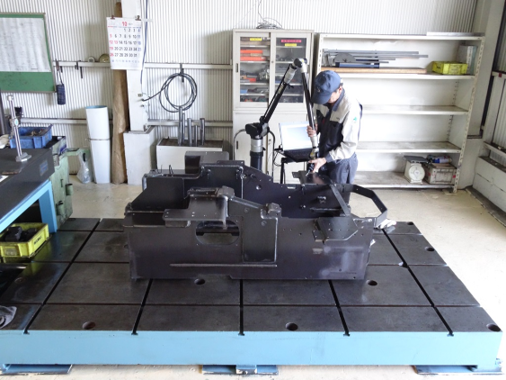

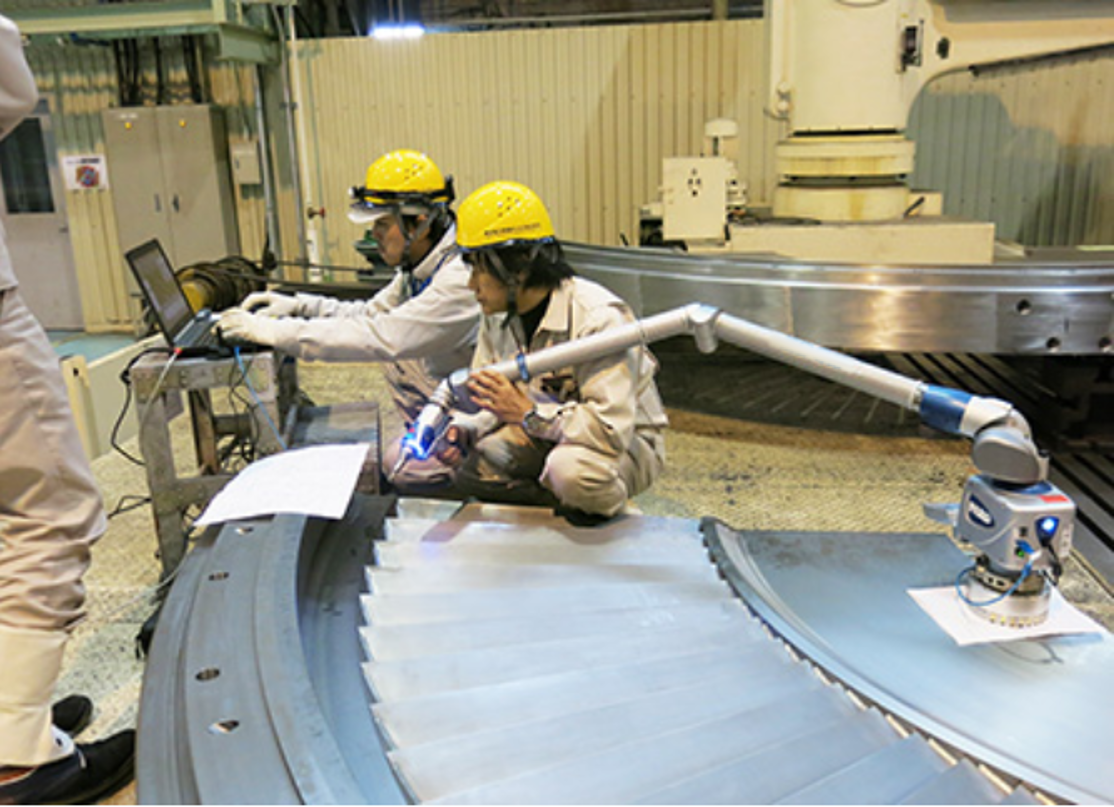

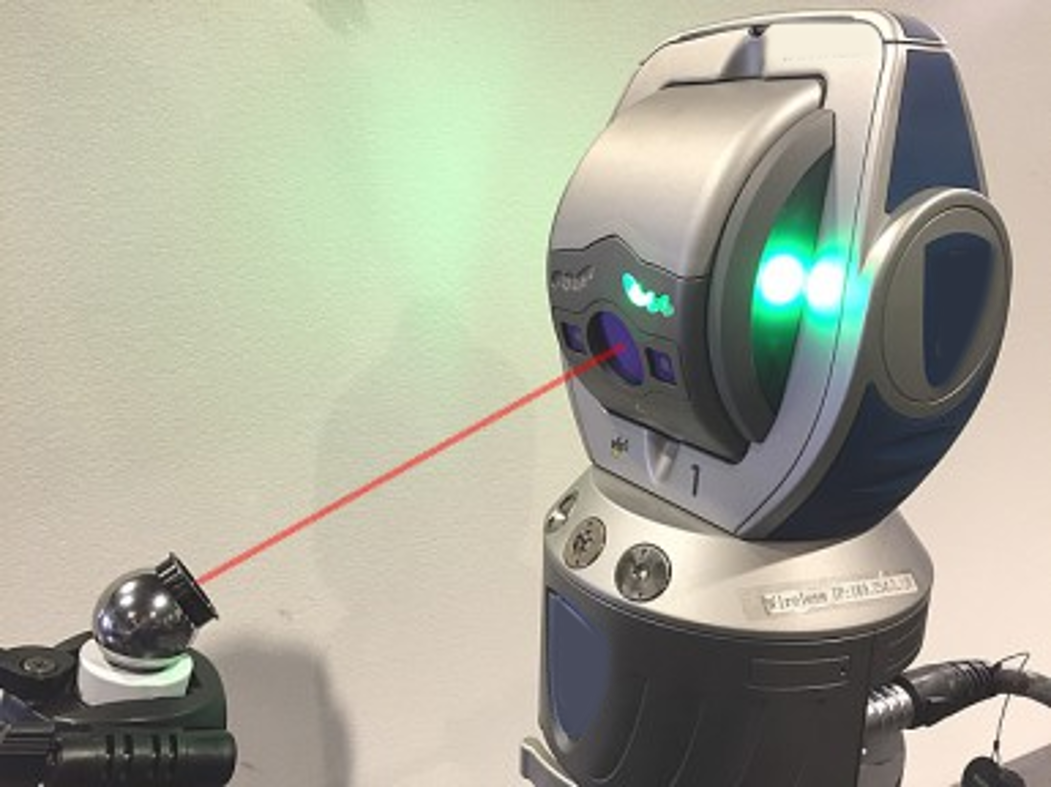

Scanner 3D trackers, bras de mesure : complexes
Réservés aux experts
Processus lents et lourds
Coût et formation élevés

💬 Retour clients : "Il n'existe pas d'entre-deux : une solution simple, numérique, précise qui peut faire des mesures faciles ET complexes sur grandes pièces."

🚀

2020-2023 : Naissance du WM-6000

Les 3 piliers du WM-6000

🚀 Simple

Utilisable par tous, n'importe où

Technologie XM éprouvée — guidage en temps réel par réalité augmentée
Un seul opérateur suffit (au lieu de 2-3 personnes)
Écran tactile intégré à la sonde
Opérationnel en 2 minutes

⚡ Portable

Mesurez sur site, sans contrainte

Portée étendue — de 2m (XM) à 10 ou 25m via liaison optique sans fil
Fonctionne de 0 à 40°C (hors environnement contrôlé)
Montage sur trépied, chariot ou rallonge
Sans fil : aucune limite de mouvement

🎯 Polyvalent

Dimensions ET formes complexes

Double technologie — palpage tactile (précision) + Scanner 3D (formes gauches)
Comparaison CAO 3D (STEP, IGES, DXF)

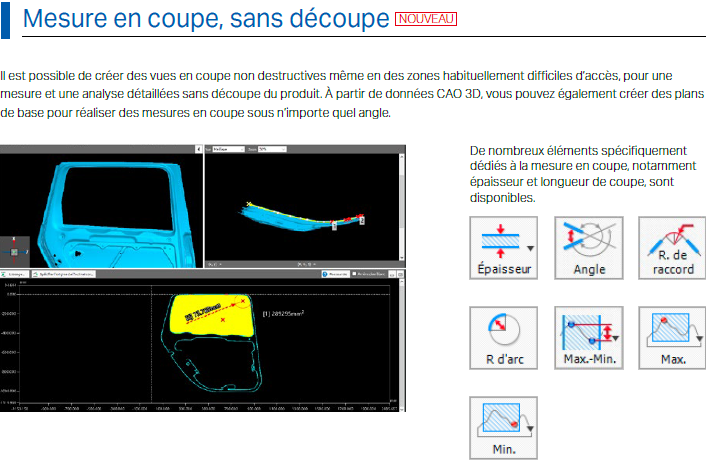

Coupe numérique non destructive

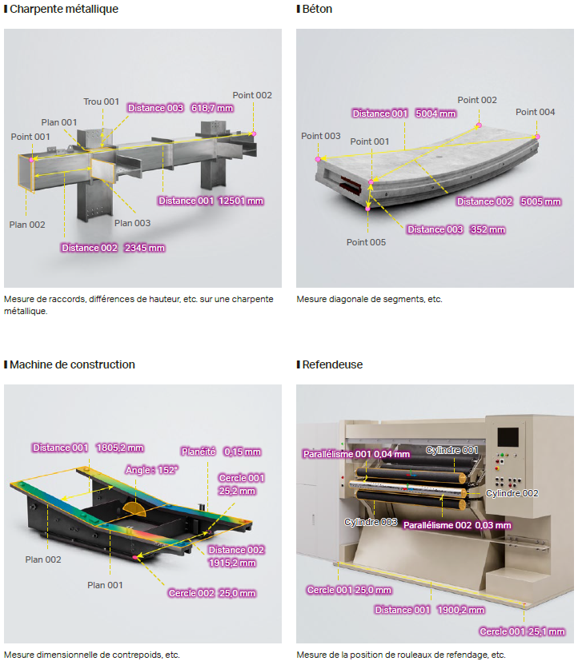

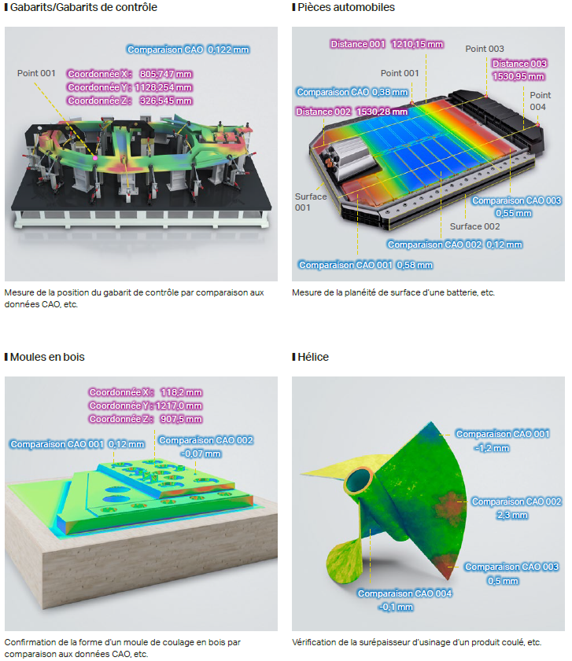

Applications industrielles

Le WM-6000 s'adapte à tous les secteurs et processus

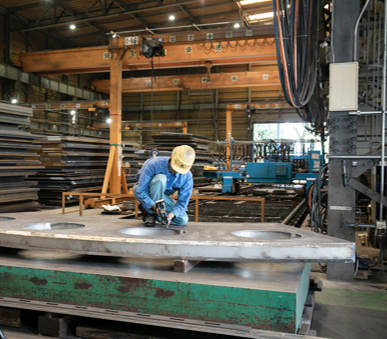

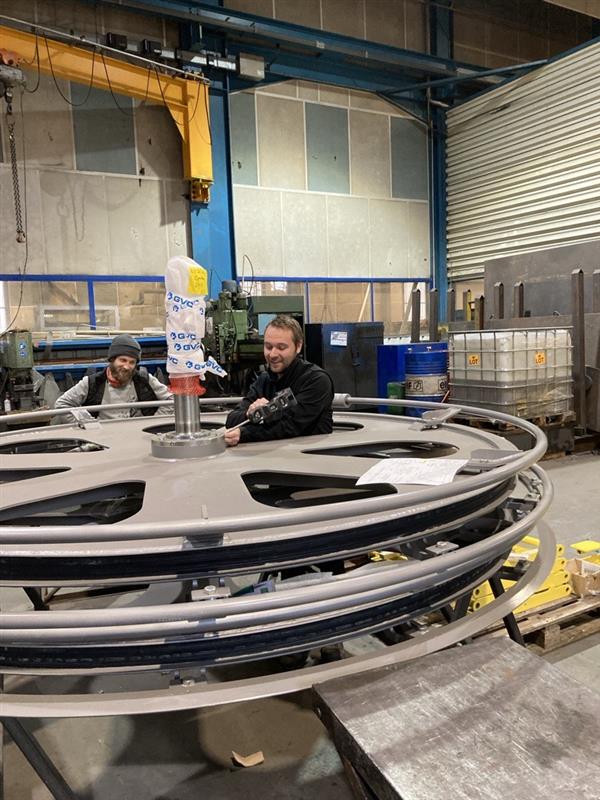

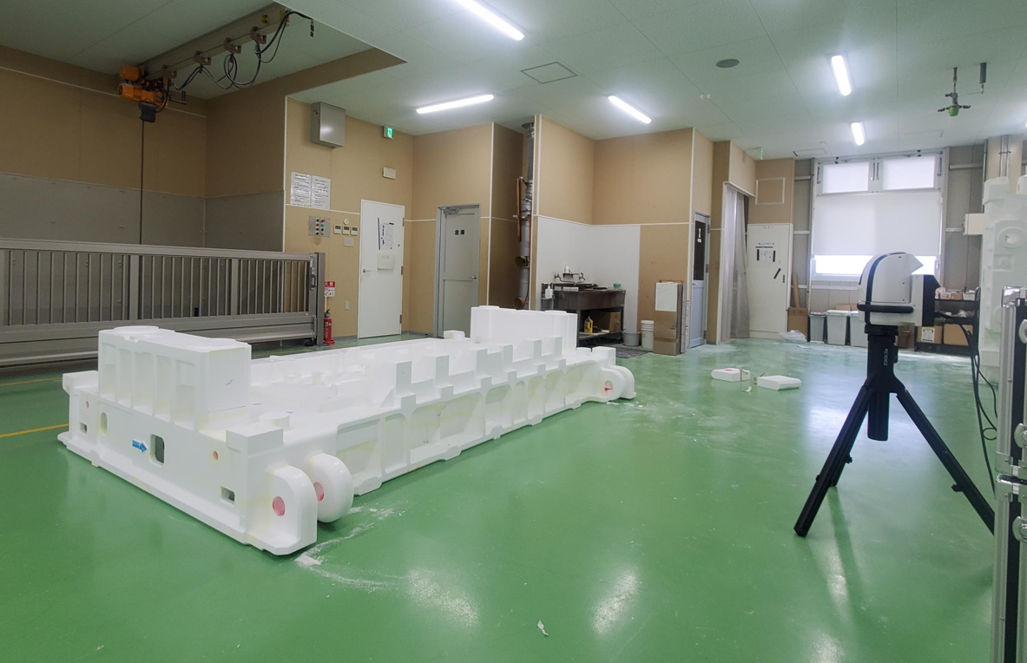

WM-6000 en atelier

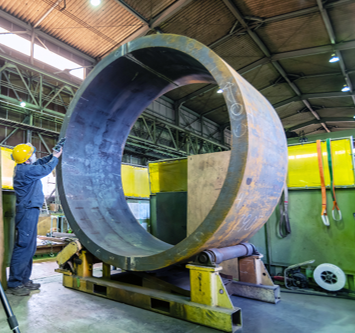

Contrôle de grande pièce

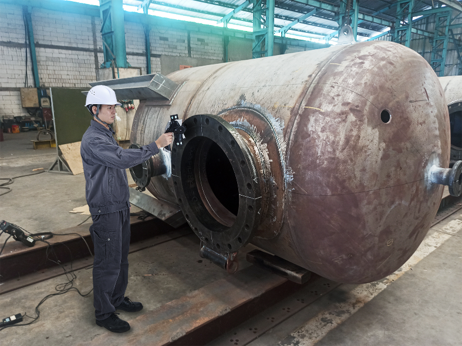

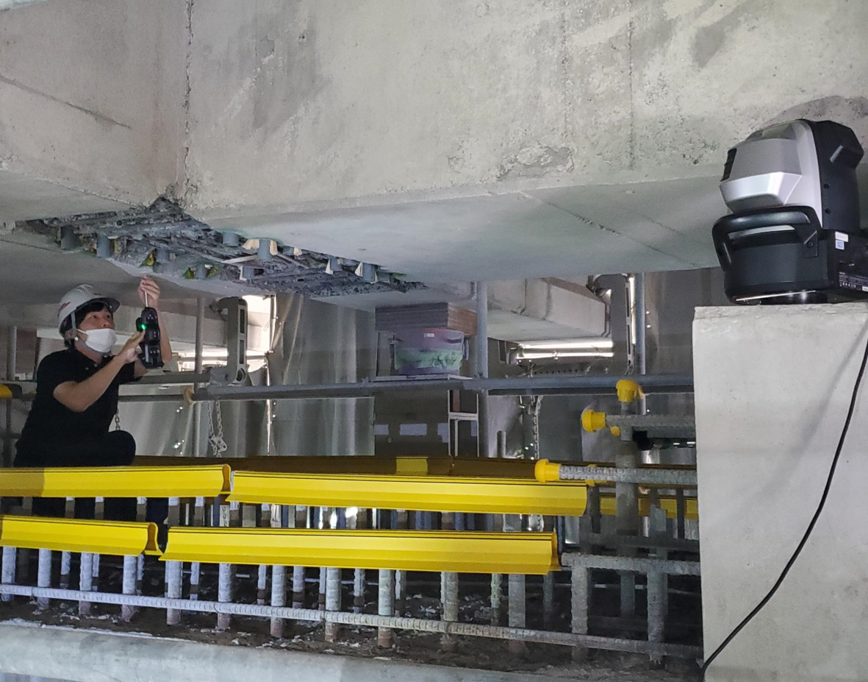

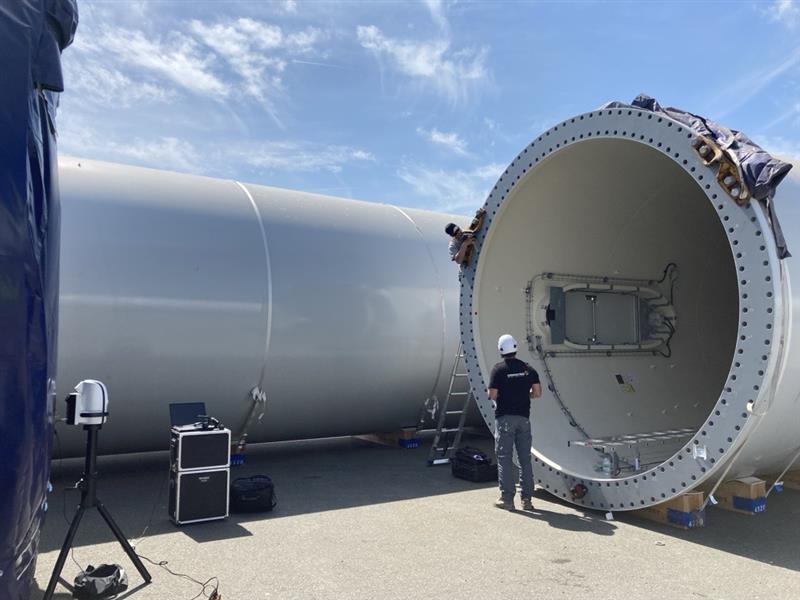

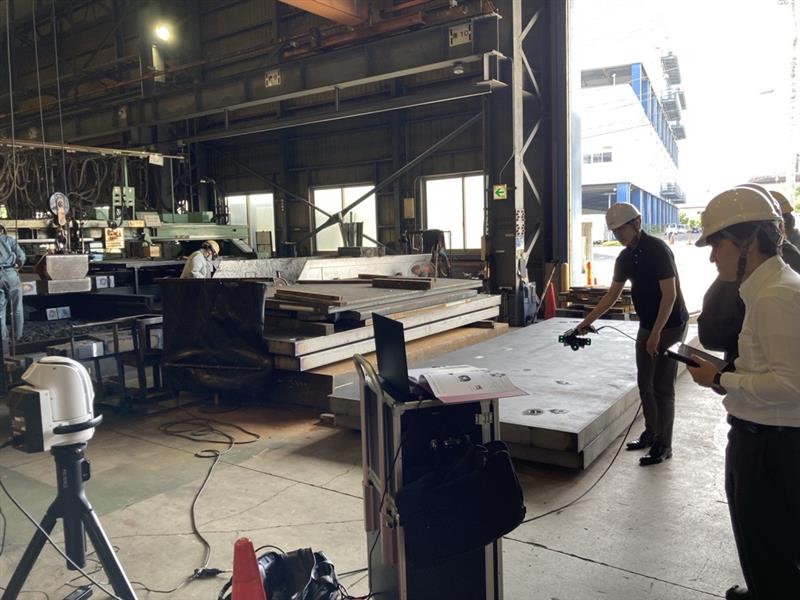

Mesure sur site

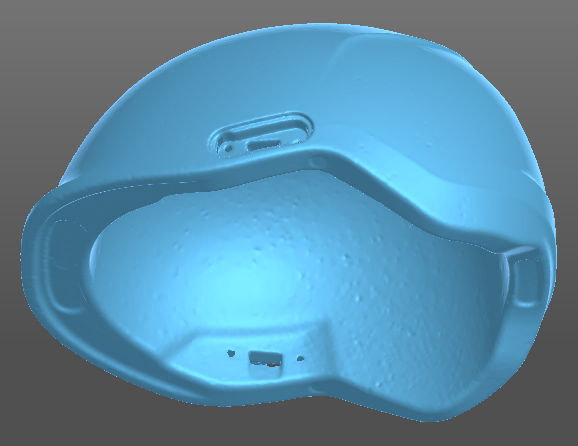

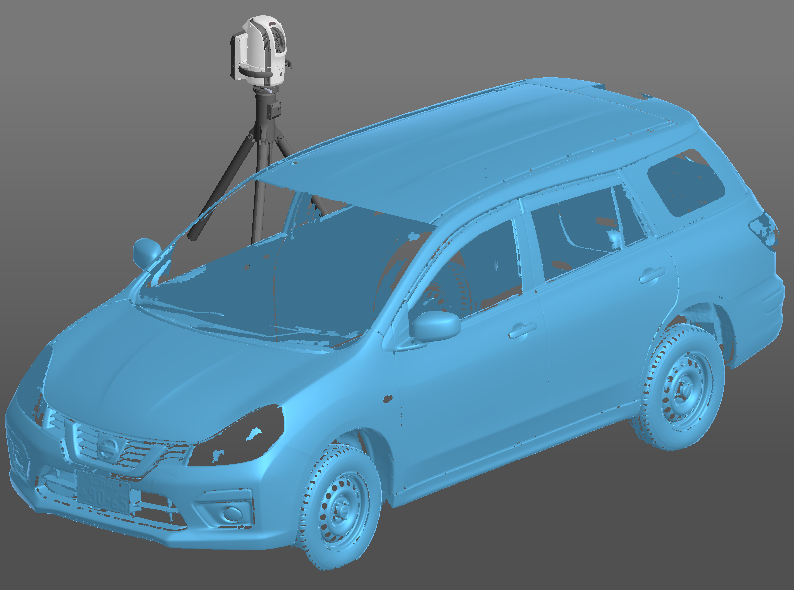

Numérisation 3D

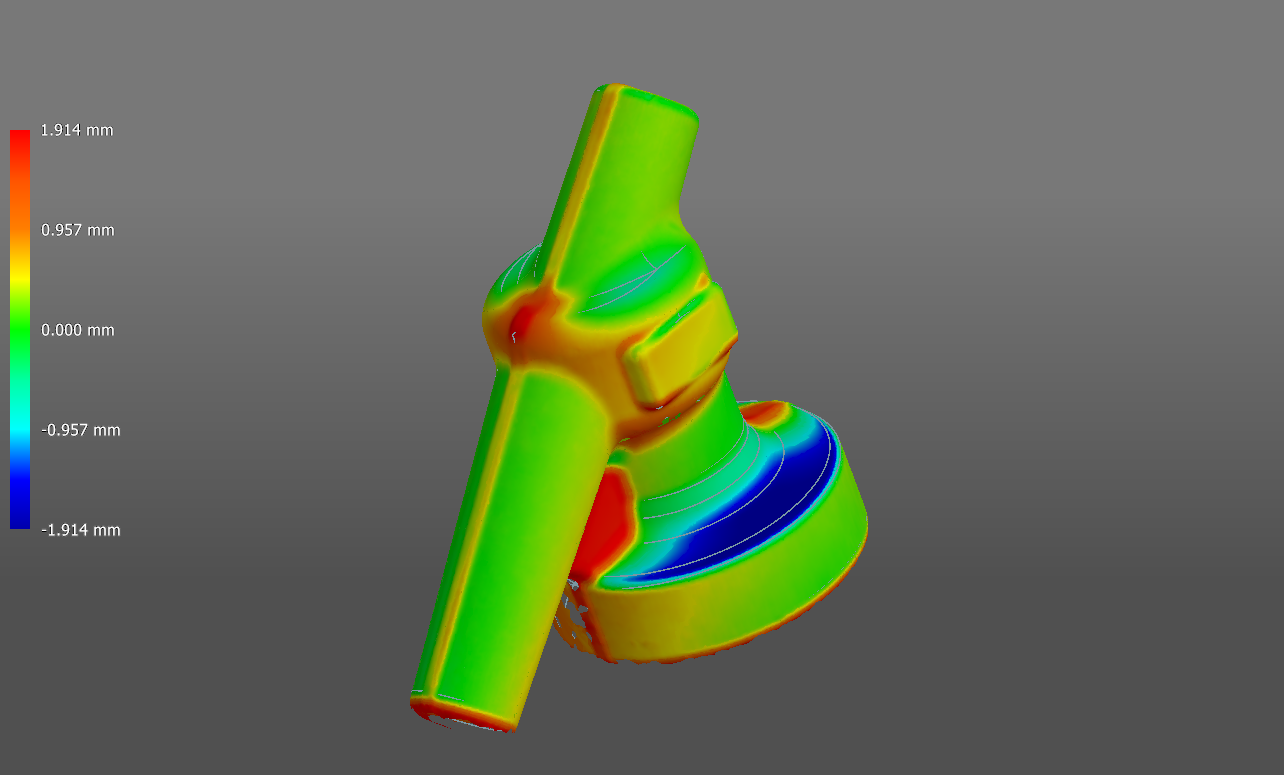

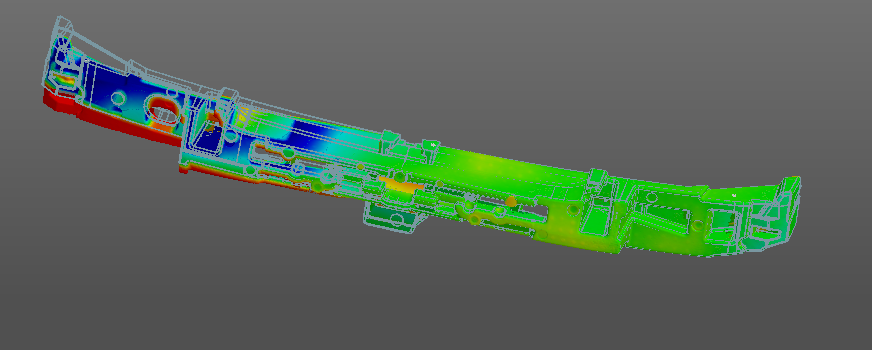

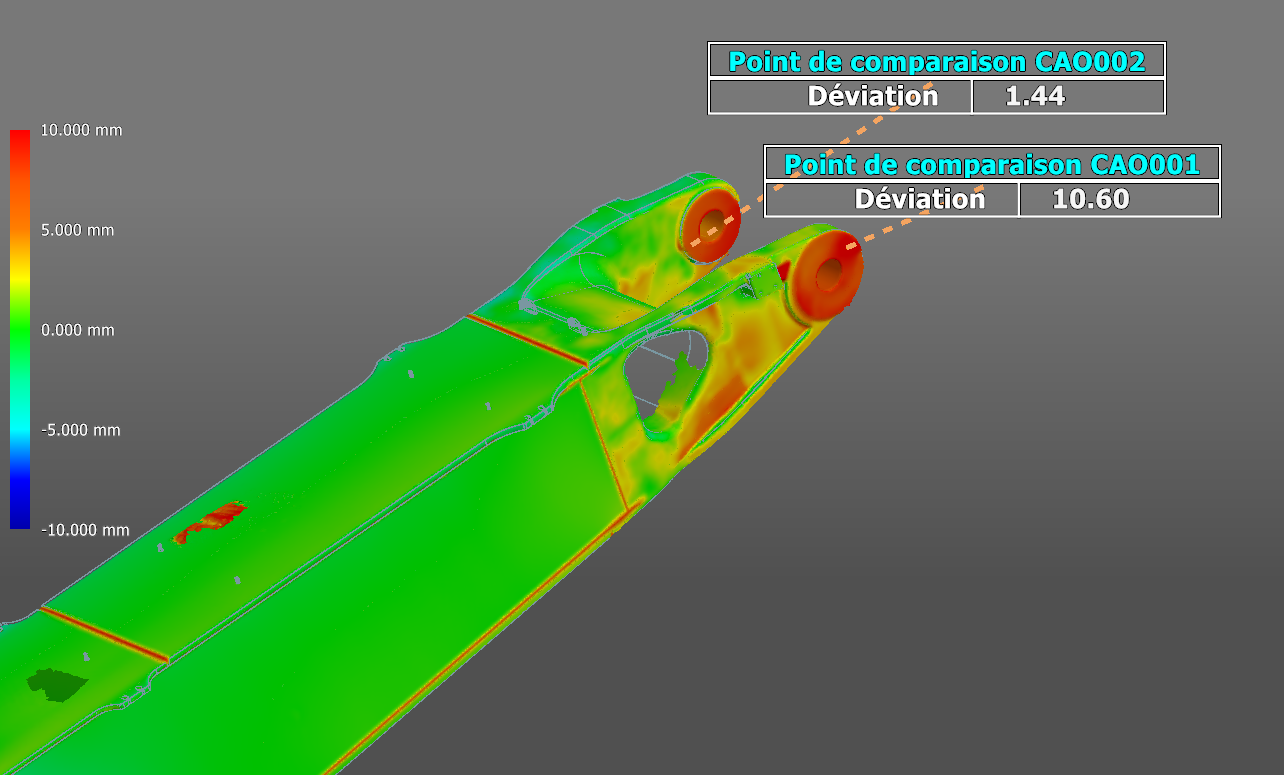

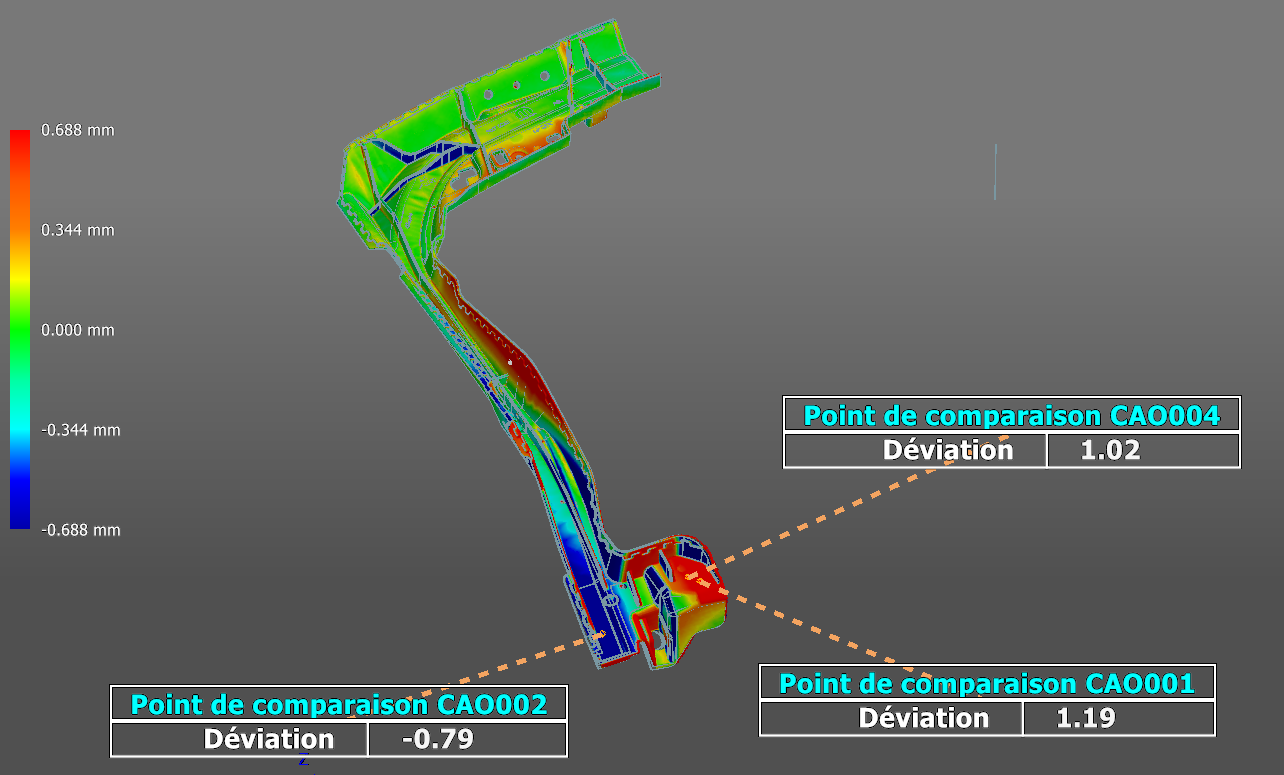

Comparaison CAO

Mesure en production

Inspection qualité

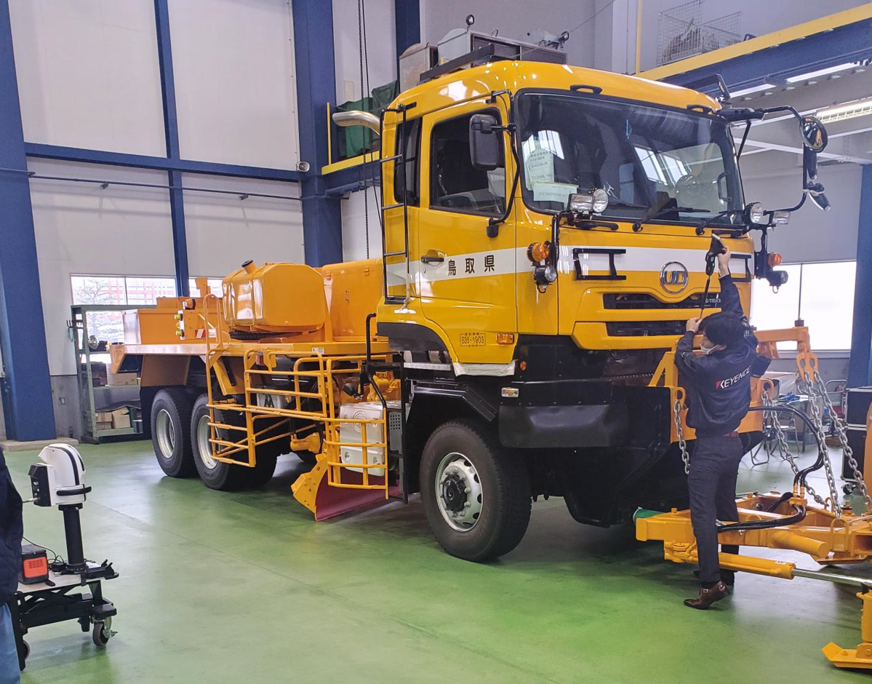

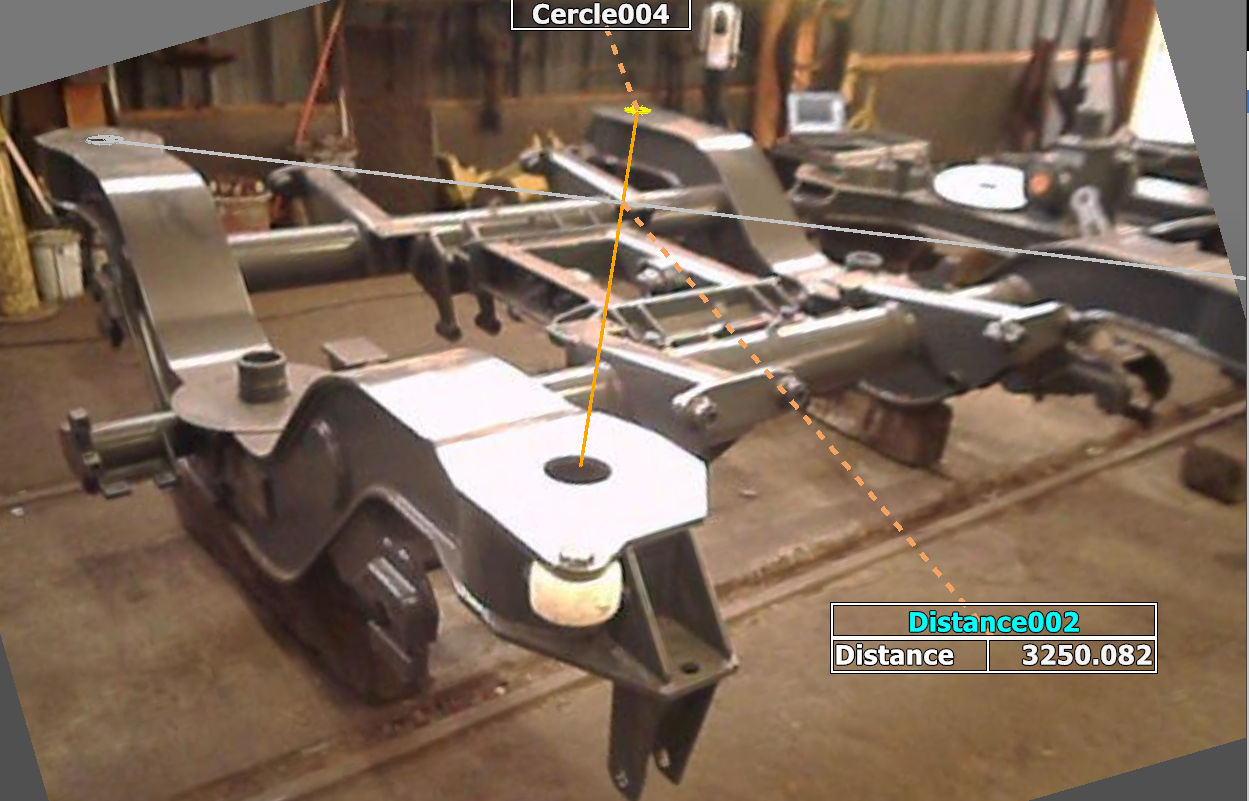

Contrôle bogie ferroviaire

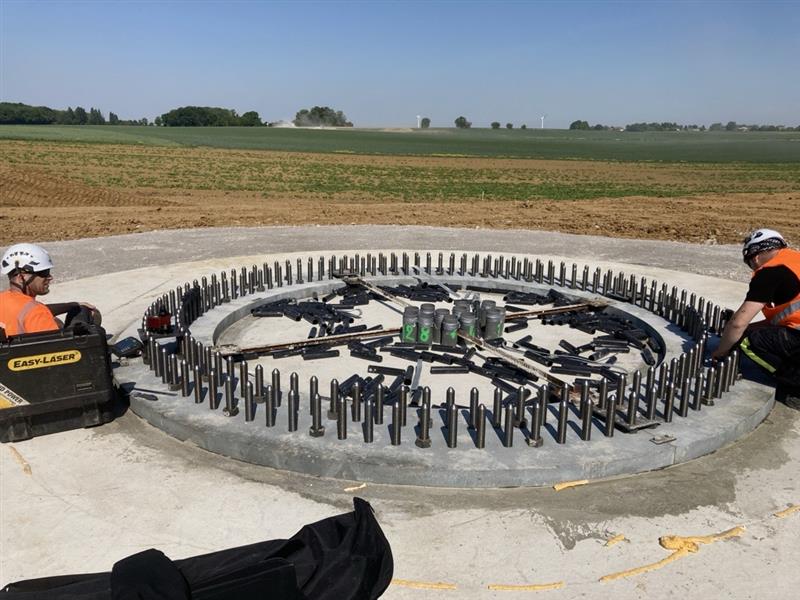

Mesure en conditions réelles

Démonstration terrain

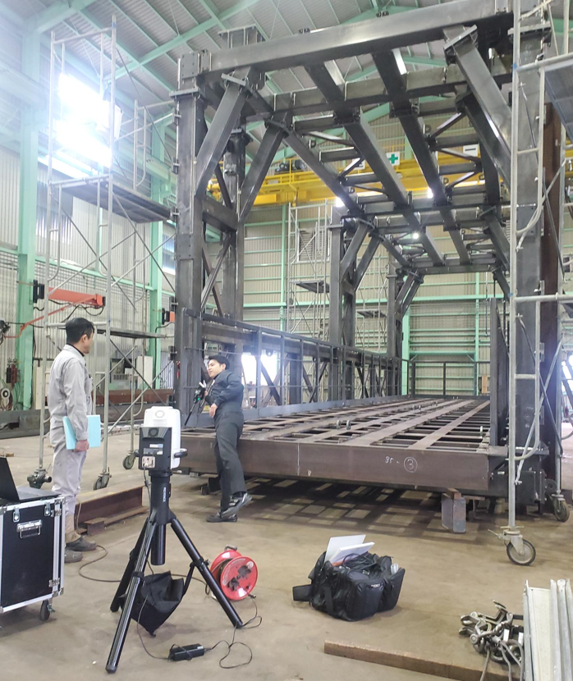

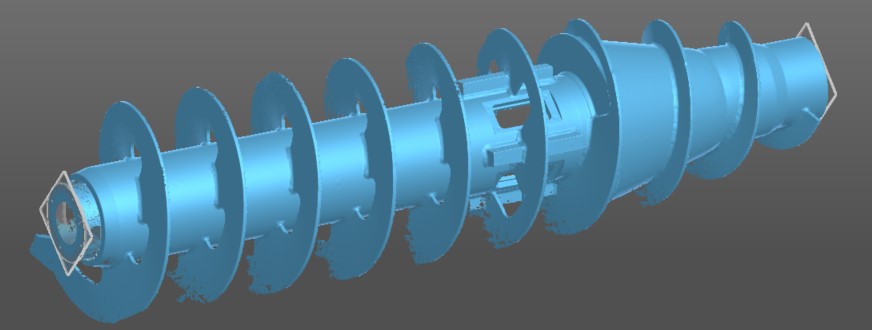

Scan de grande structure

Application industrielle

Mesure portable grand volume

WM-6000 en action

1 / 14

Principe de mesure innovant

Architecture triple caméra pour une précision optimale

Caméra de suivi

Détecte la position et l'orientation des marqueurs infrarouge de la sonde

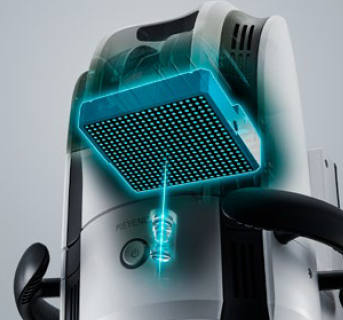

Caméra de référence

Détecte l'angle de la platine infrarouge

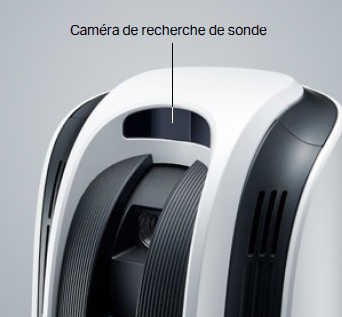

Caméra de recherche

Suit la lumière émise par la sonde en temps réel sur large champ

✅ Avantages :

Aucun codeur : pas de perte de précision
Aucune limite de mouvement
Fonctionne même si interruption de signal

Explorez les configurations WM-6000

Cliquez sur un modèle pour voir ses détails

Entrée de gamme

WM-6010

10 m • Contact

👁️ Voir les détails

Grandes distances

WM-6025

25 m • Contact

👁️ Voir les détails

Polyvalent

WM-6210

10 m • Contact + Scanner 3D

👁️ Voir les détails

Premium

WM-6225

25 m • Contact + Scanner 3D

👁️ Voir les détails

🔄 Double technologie WM : Le meilleur des deux mondes

Une seule machine, deux technologies complémentaires pour une flexibilité totale

📐

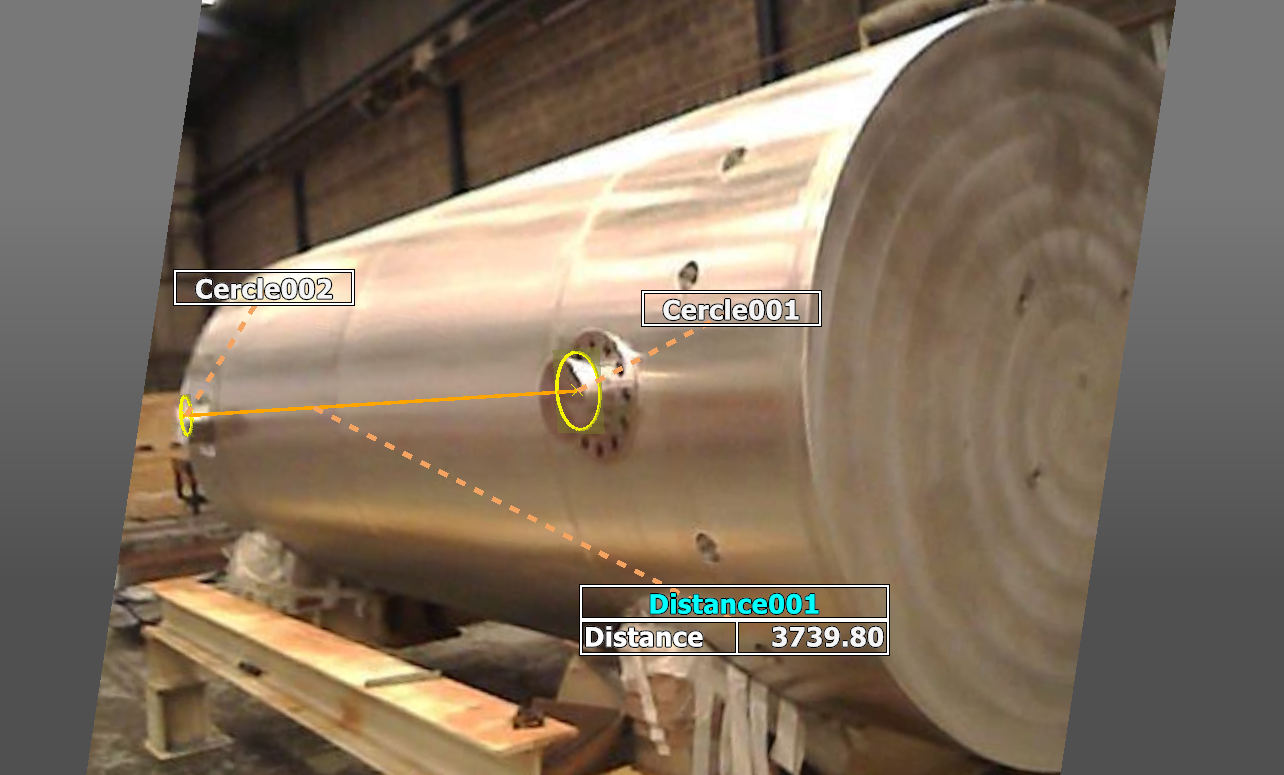

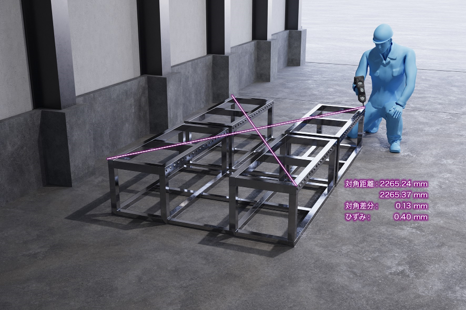

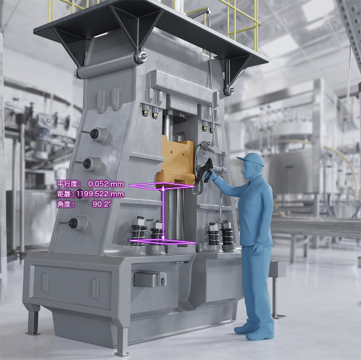

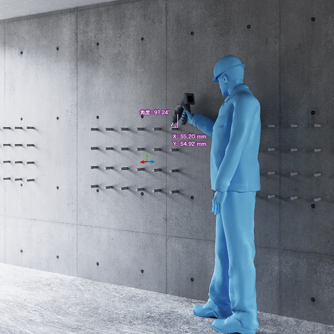

Palpeur tactile

Précision dimensionnelle

🔍 Voir en détail

🔍 Voir en détail

🔍 Voir en détail

🔍 Voir en détail

✅ Points forts

Précision jusqu'à 28µm
Mesures dimensionnelles exactes
Contrôle GD&T (géométrie)
Création de coordonnées XYZ

🌈

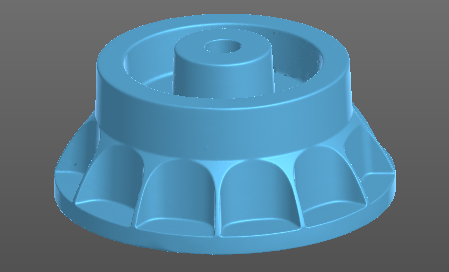

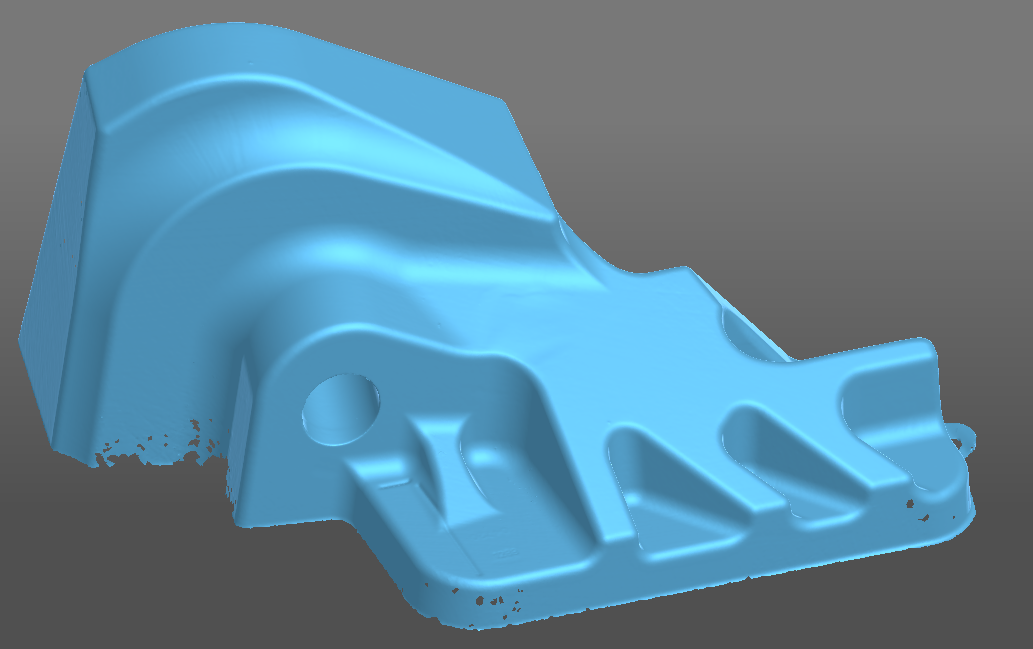

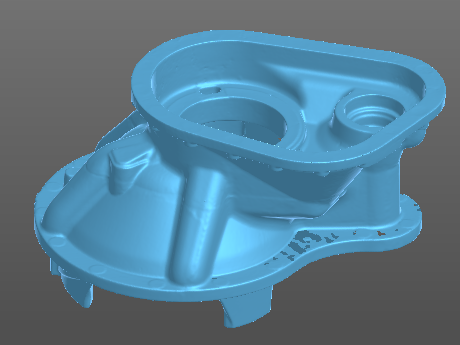

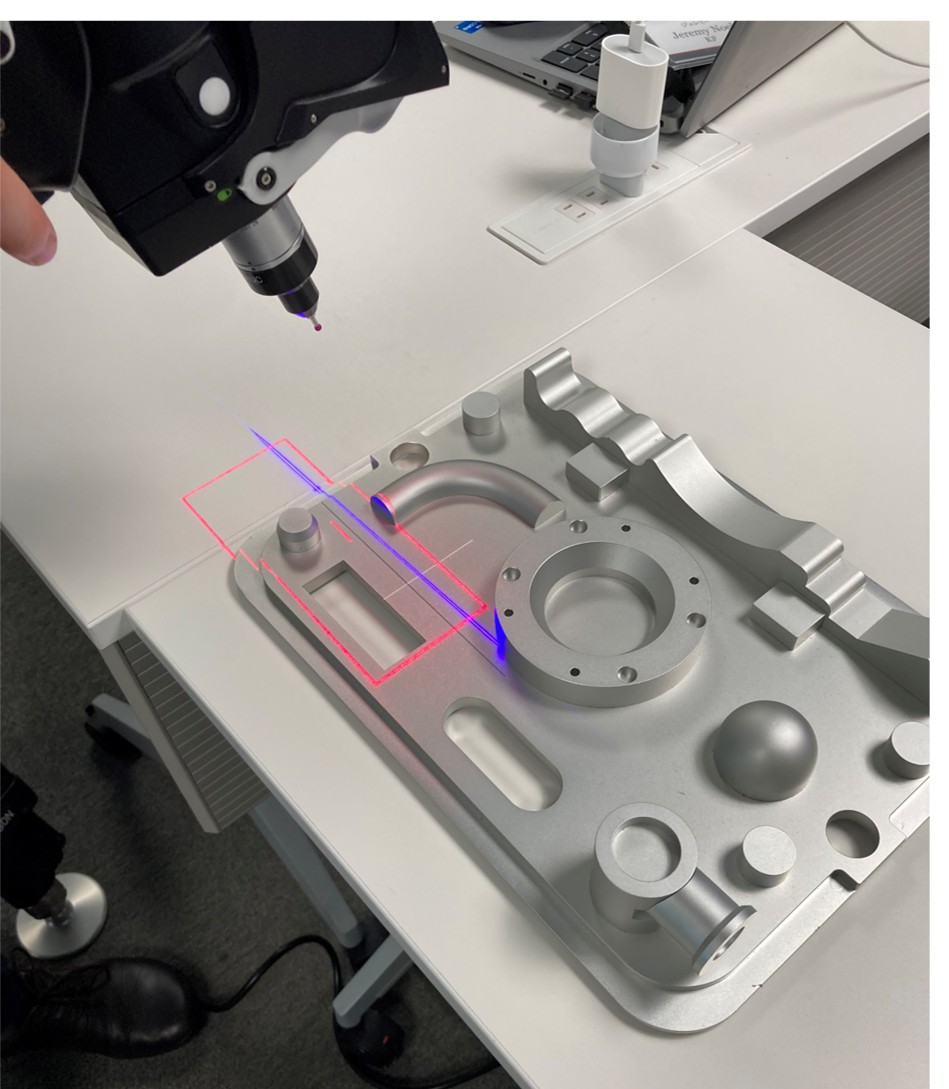

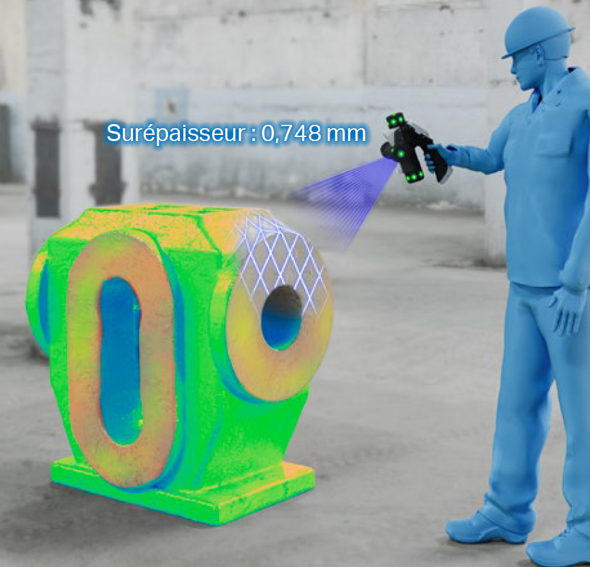

Scanner 3D

Numérisation rapide de formes complexes

🔍 Voir en détail

🔍 Voir en détail

🔍 Voir en détail

✅ Points forts

2,4 millions de points/seconde
Capture de formes gauches

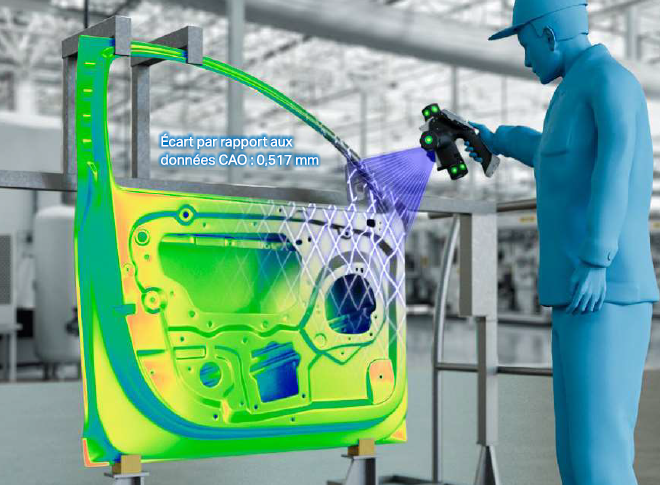

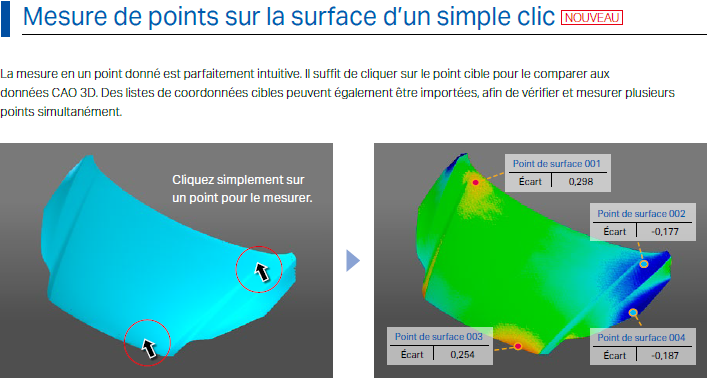

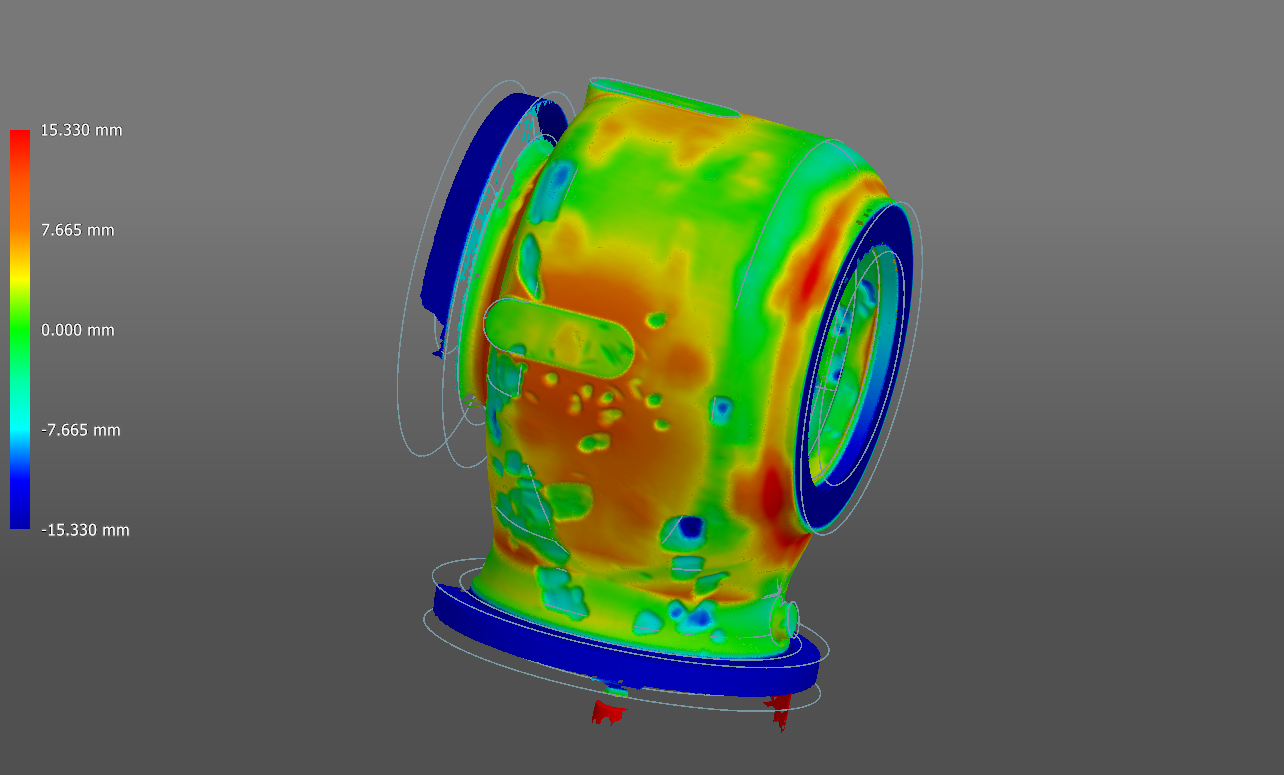

Comparaison CAO instantanée
Détection de défauts surfaciques

✨

Toutes surfaces, sans matifiant

Le Scanner 3D violet haute puissance du WM-6000 capture directement les surfaces brillantes, réfléchissantes ou plaquées sans aucune préparation préalable.

❌ Scanners classiques

Application de spray matifiant nécessaire (temps + coût + nettoyage)

✅ WM-6000

Scan direct sur toute surface, même chrome ou acier poli

⏱️ Gain de temps : pas de préparation
💰 Économies : plus de consommables
🧼 Plus de nettoyage post-mesure

🎯

Sans gommettes ni cibles

La caméra de suivi du WM détecte en continu la position de la sonde. Aucun marqueur physique à coller sur la pièce ou dans l'environnement.

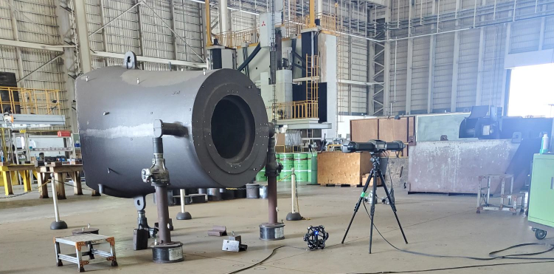

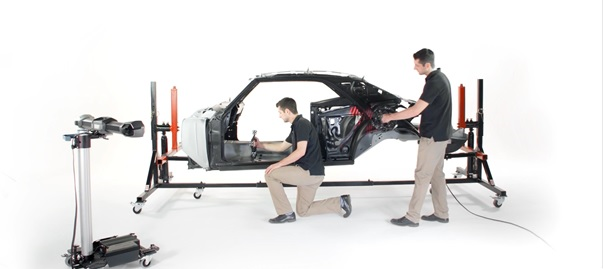

❌ Scanners classiques

Pose de dizaines de cibles autocollantes sur la pièce et autour

✅ WM-6000

Détection automatique infrarouge sans contact avec la pièce

🚀 Démarrage immédiat de la mesure
🎨 Pièces propres et intactes
🔄 Idéal pour surfaces fragiles ou complexes

🔓

Acquisition discontinue possible

Contrairement aux scanners traditionnels, vous pouvez interrompre et reprendre le scan sans perdre le référentiel. Scannez par zones indépendantes.

❌ Scanners classiques

Obligation de scanner en continu pour maintenir le tracking

✅ WM-6000

Caméra de recherche : retrouve automatiquement la sonde

🧩 Scannez zone par zone selon vos besoins
⏸️ Pause possible à tout moment
🔄 Changement d'opérateur en cours de mesure
🎯 Concentration sur les zones critiques uniquement

💡 UNE machine, DEUX technologies, ZÉRO compromis

Avec le WM-6000, passez de la précision micrométrique du palpeur à la numérisation ultra-rapide du scanner 3D en un simple clic. Plus besoin de choisir : bénéficiez de la flexibilité totale pour tous vos besoins de mesure.

⚡

Plus rapide que les méthodes traditionnelles

🎯

100%

Des surfaces mesurables sans limitation

🔄

2en1

Technologie hybride unique

⚙️ Configurez votre WM-6000 double technologie →
