Métrologie
Des solutions de mesure innovantes pour toutes vos applications
REMPLACÉS PAR

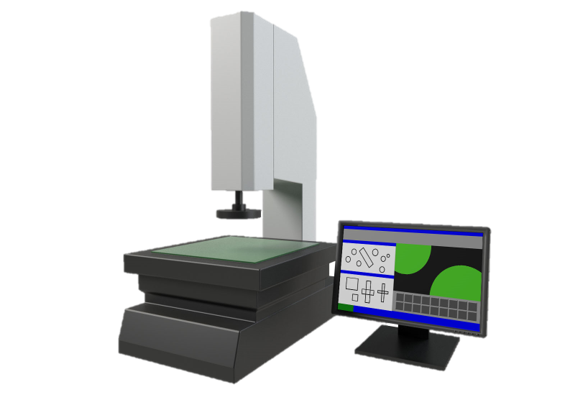

Mesure dimensionnelle par imagerie
Haute précision (0.7μm)

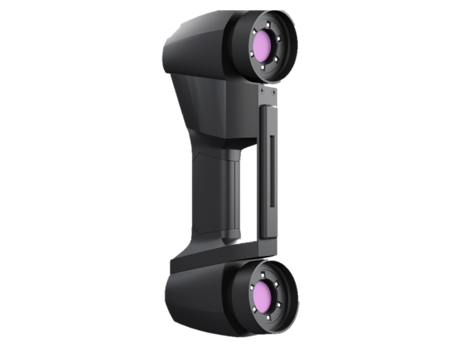

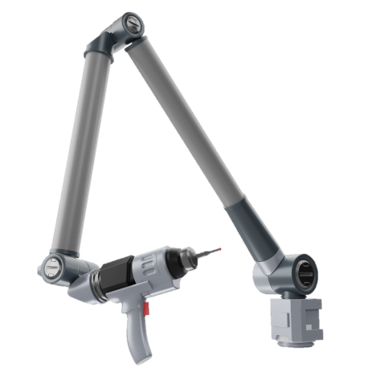

Métrologie portable 3D
Mesure grandes zones sans contact
Il y a 20 ans, nous avions déjà révolutionné le contrôle en ligne avec nos caméras et capteurs intelligents en rendant la vision industrielle accessible à tous grâce à des interfaces simples et totalement repensées.
Très vite, nos clients nous ont demandé : "Faites la même chose en métrologie !"
Parce que pour eux, la métrologie restait lente, irrégulière et réservée à des spécialistes.
Pieds à coulisse

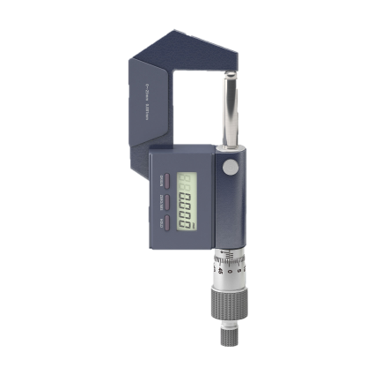

Micromètres

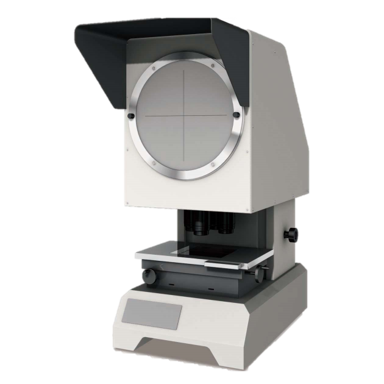

Projecteur de profil
Problèmes : Lents, dépendants de l'opérateur, autant d'outils que de cotes
Modernisation infructueuse :
Verniers → Moteurs, Verre dépoli → Caméra
Mais défauts fondamentaux non résolus (profondeur de champ nulle, positionnement ultra-précis obligatoire)

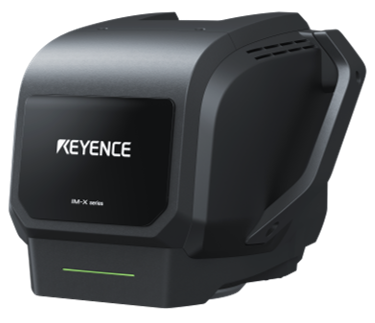

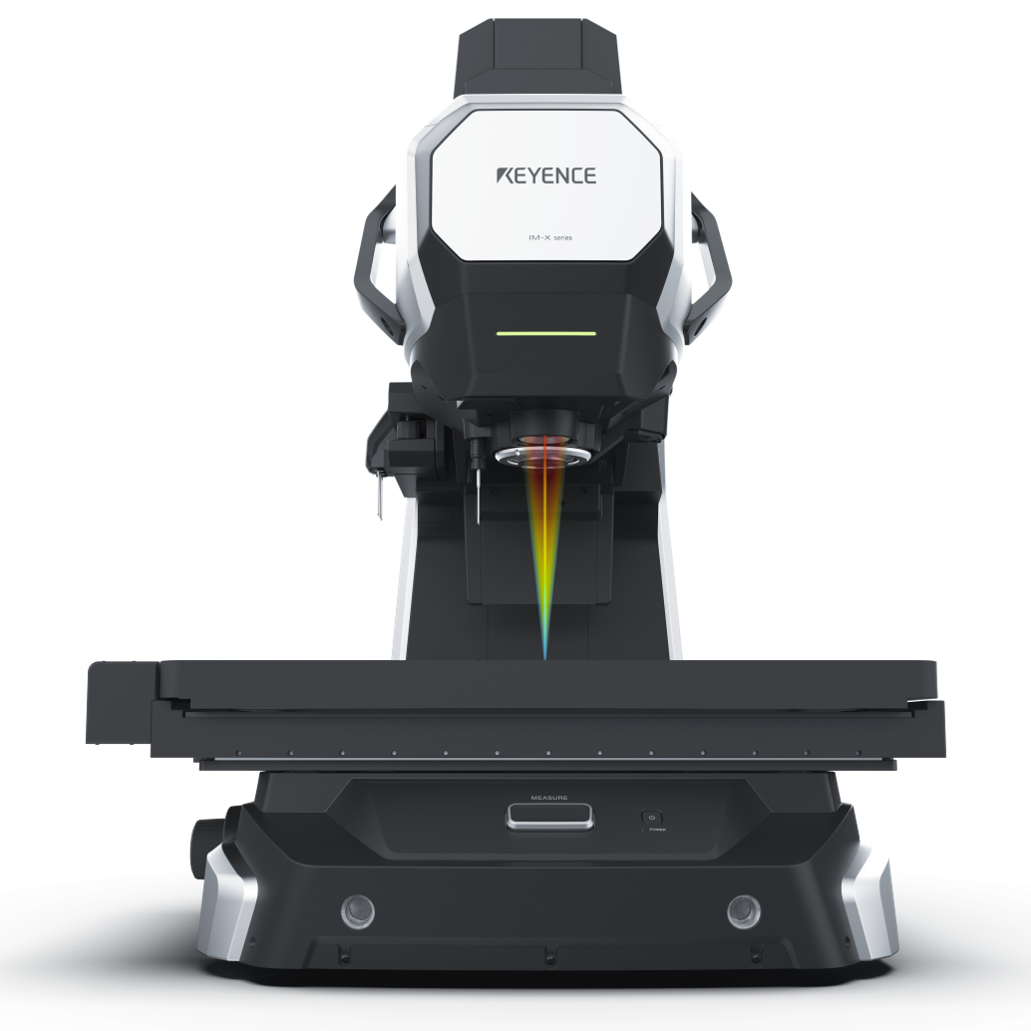

Nos caméras savaient déjà capturer des pièces à la volée, en un seul cliché, quelle que soit leur orientation. C'est ce savoir-faire qui nous a permis de repenser totalement la mesure dimensionnelle et de créer l'IM-X.
Objectif 100 mm avec 20 mm de profondeur de netteté
Le système détecte lui-même les arêtes. Plus besoin de réglages complexes.
Tout le monde peut mesurer avec la précision d'un métrologue
80% moins de travail que les systèmes conventionnels
Voyez comment l'IM-X révolutionne le contrôle dimensionnel
Cliquez sur les composants pour voir les détails
200 × 200 mm
Compacte
300 × 300 mm
Polyvalente
500 × 400 mm
Grande taille
Champ large - 1.8μm
Haute précision - 0.7μm
IM-XH1C
IM-XRU
IM-XB1
IM-XH1E
IM-H1T

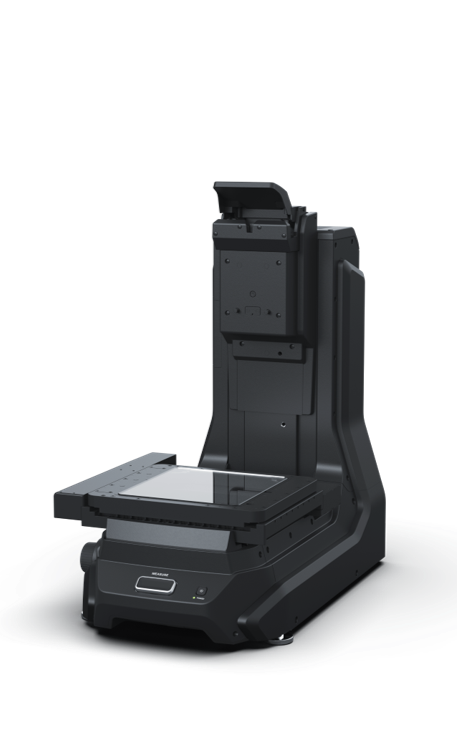

Choisissez la platine adaptée à vos besoins

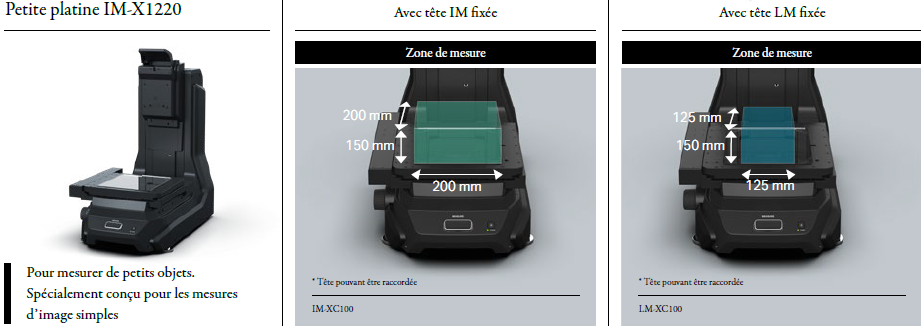

Avec IM : 200×200mm | Avec LM : 125×125mm
Hauteur Z : Jusqu'à 150mm
⚠️ Incompatible avec têtes L/T/TL
💡 Idéale pour petites pièces et mesures simples

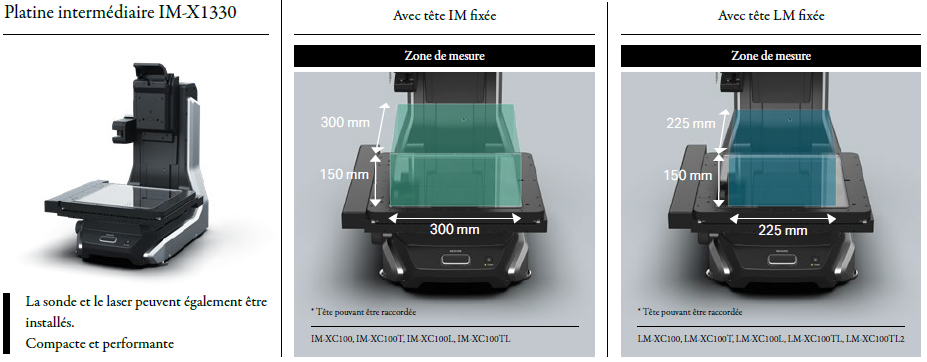

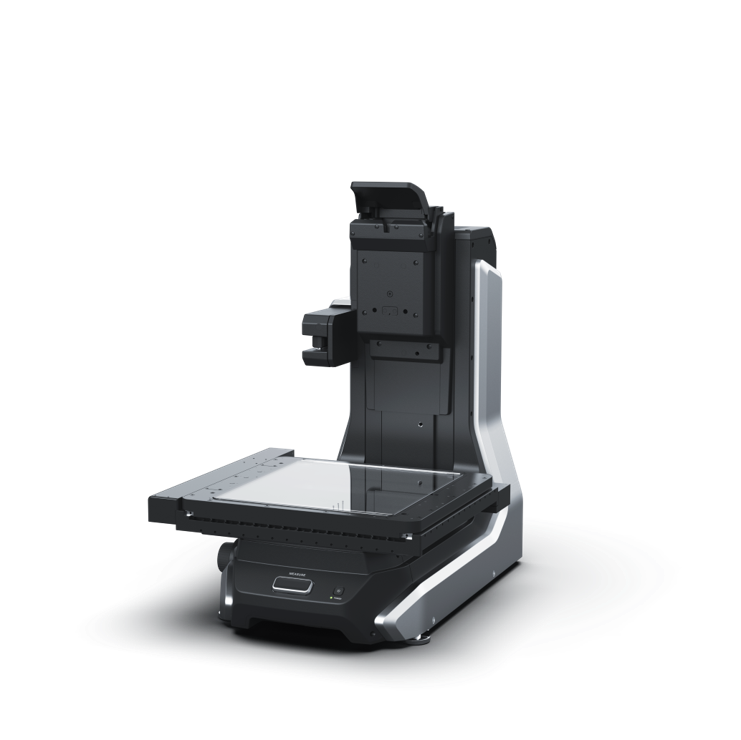

Avec IM : 300×300mm| Avec LM : 225×225mm
Hauteur Z : Jusqu'à 150mm
✅ Compatible avec toutes les têtes
💡 Meilleur compromis taille/précision/polyvalence

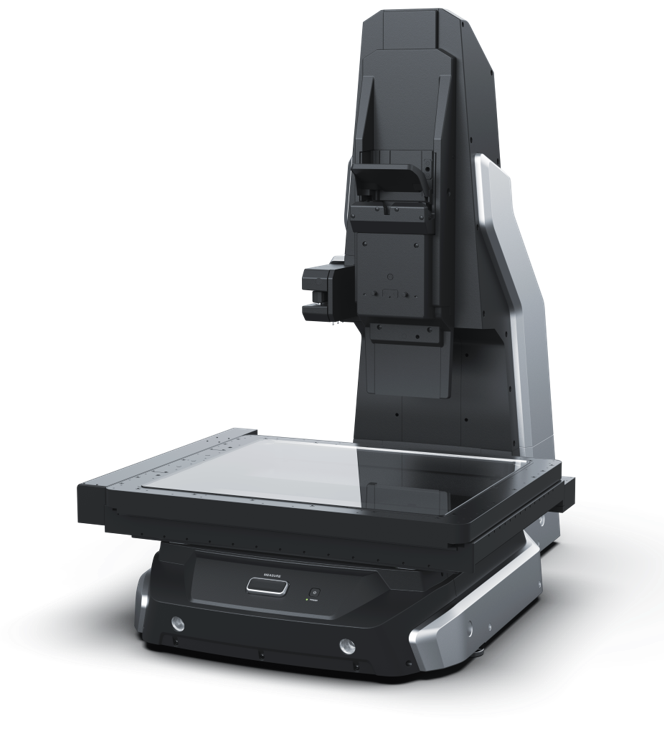

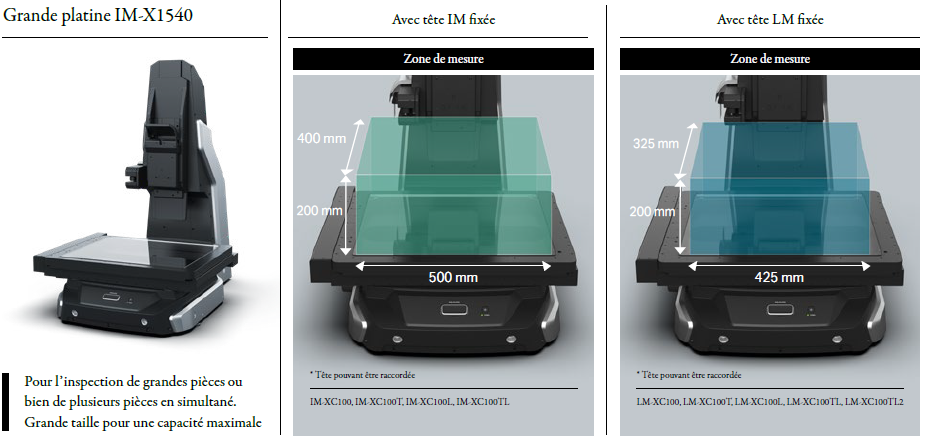

Avec IM : 500×400mm | Avec LM : 425×325mm
Hauteur Z : Jusqu'à 200mm
✅ Pour grandes pièces et inspection multi-pièces

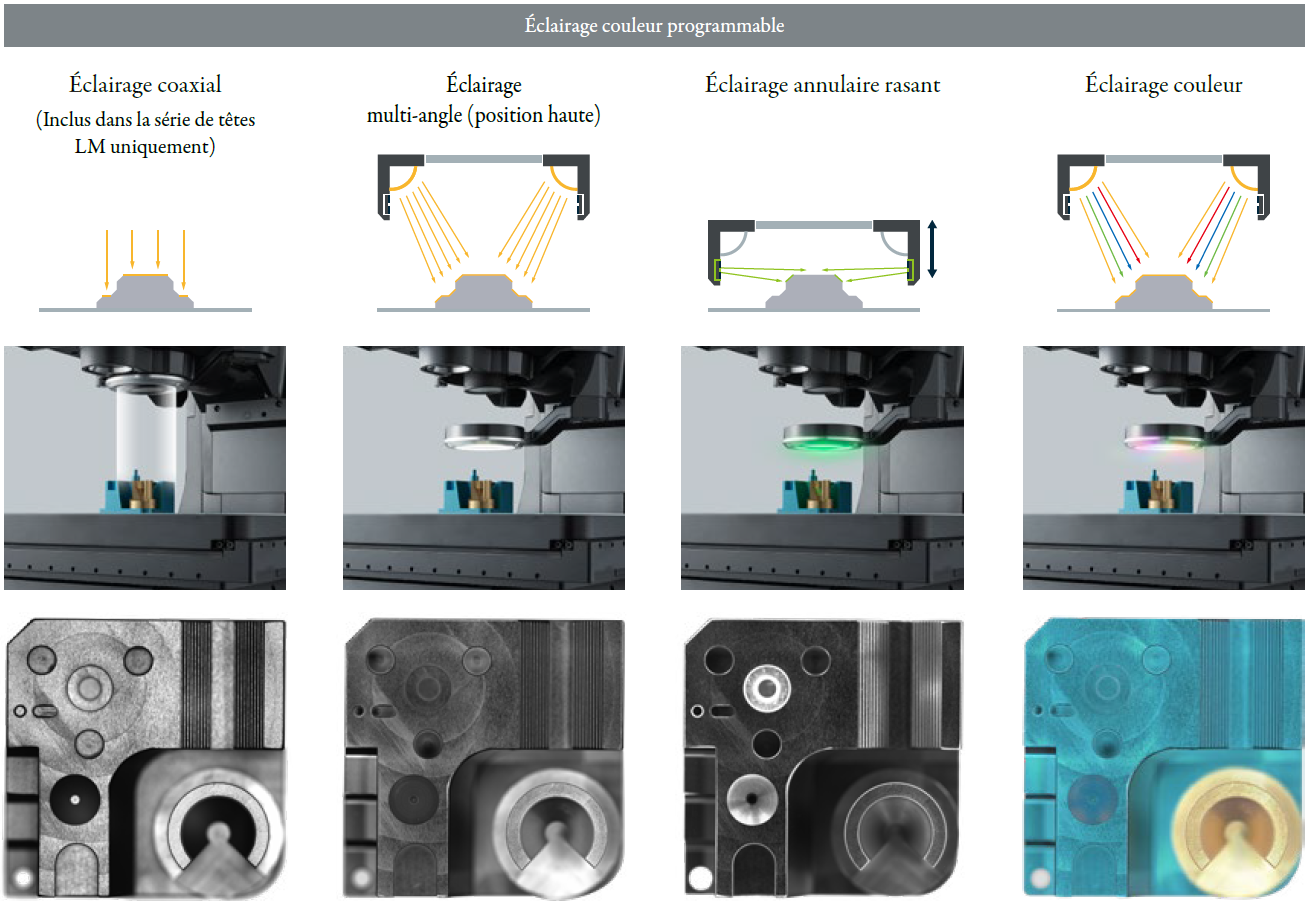

Source d'éclairage annulaire multi-segments pour des conditions optimales
La source d'éclairage annulaire multi-segments, qui comprend un nouvel éclairage couleur, vous permet de définir des conditions d'éclairage optimales pour mettre en évidence les bords de la pièce.
Une fois définies, ces conditions d'éclairage sont automatiquement reproduites pour les mesures en continu.

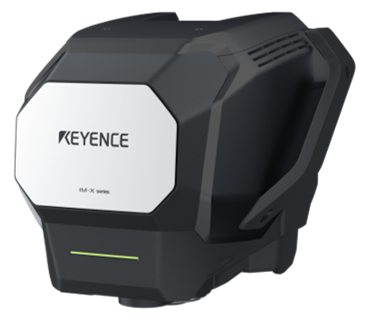

Inclus dans la série de têtes LM uniquement
Position haute pour surfaces complexes
Illumination latérale pour reliefs
Éclairage couleur programmable

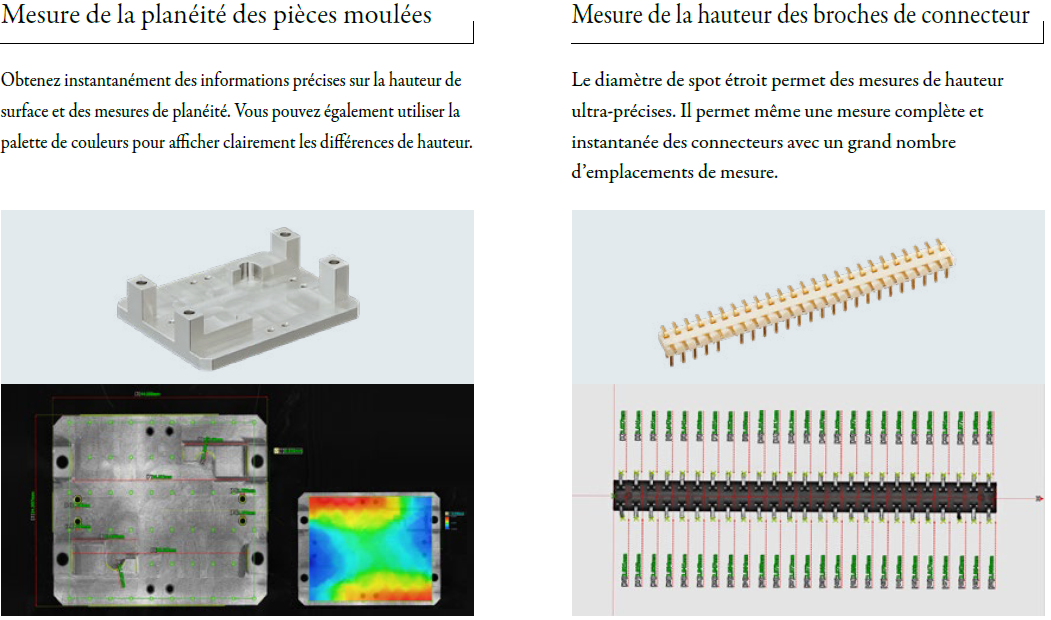

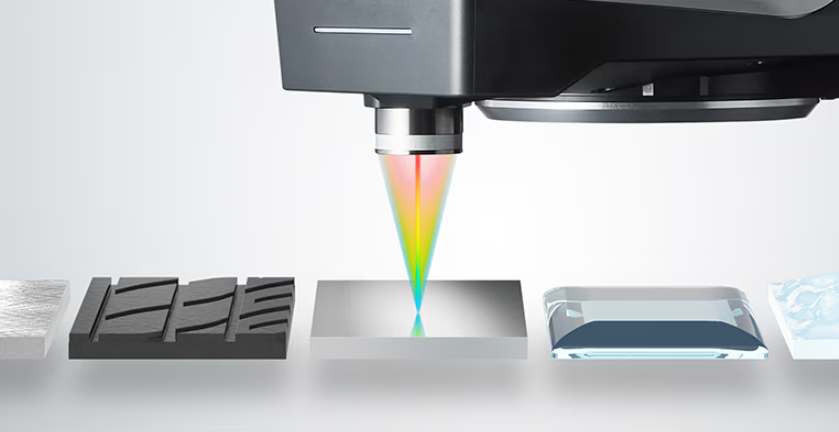

Technologie confocale chromatique : Le capteur adapte automatiquement la couleur du laser selon le matériau pour une mesure de hauteur ultra-rapide et précise.
Pour mesurer des hauteurs, planéités, profondeurs rapidement sur tous types de matériaux : métaux brillants, plastiques transparents, caoutchouc, verre, céramique...

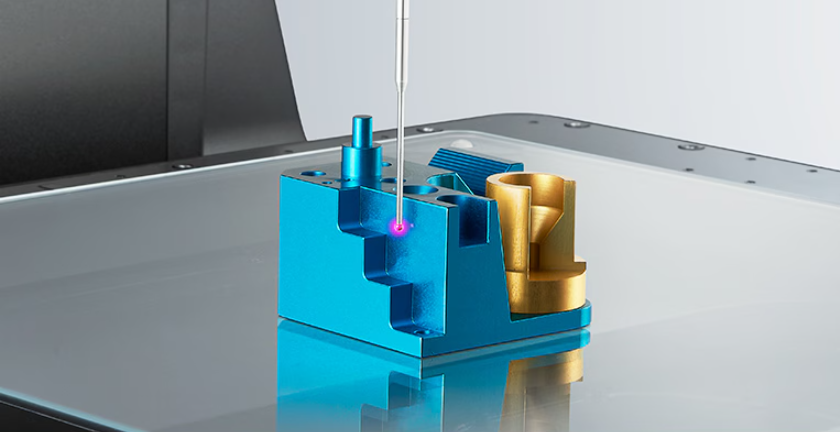

Pression ultra-faible de 0,015N pour mesurer sans déformer les pièces souples ou légères. Compatible avec des palpeurs standard M2 du commerce, offrant une grande flexibilité.

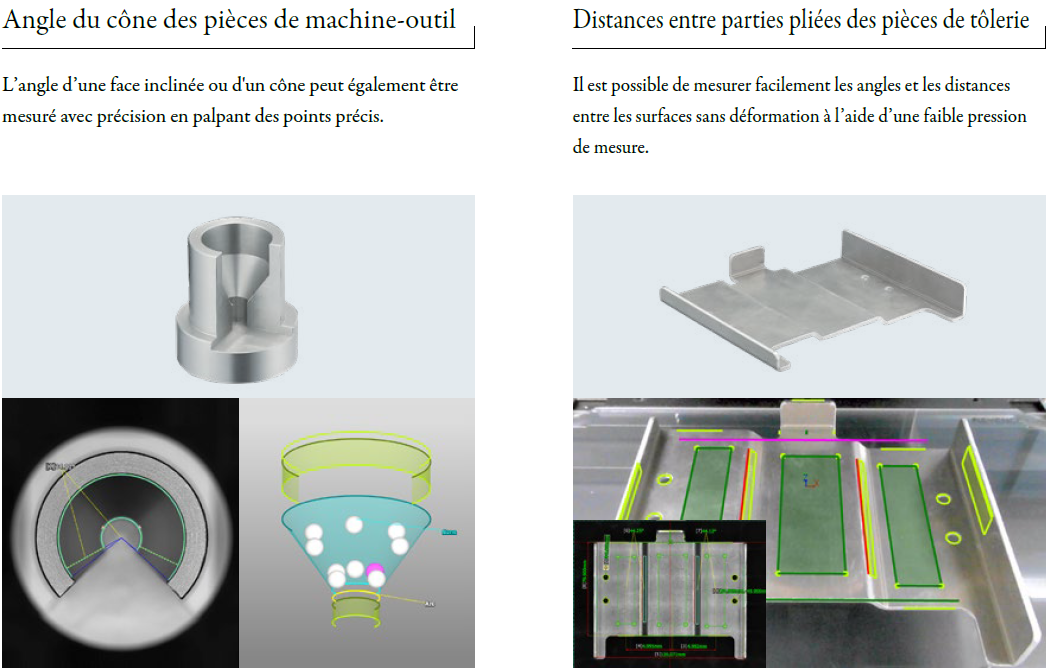

Les systèmes optiques seuls ne peuvent pas tout mesurer : trous profonds, cylindres, rainures étroites, cônes, constructions 3D, tolérances de forme. Le palpage 3D complète l'optique pour une mesure complète de vos pièces.
Une technologie unique développée par notre R&D japonaise

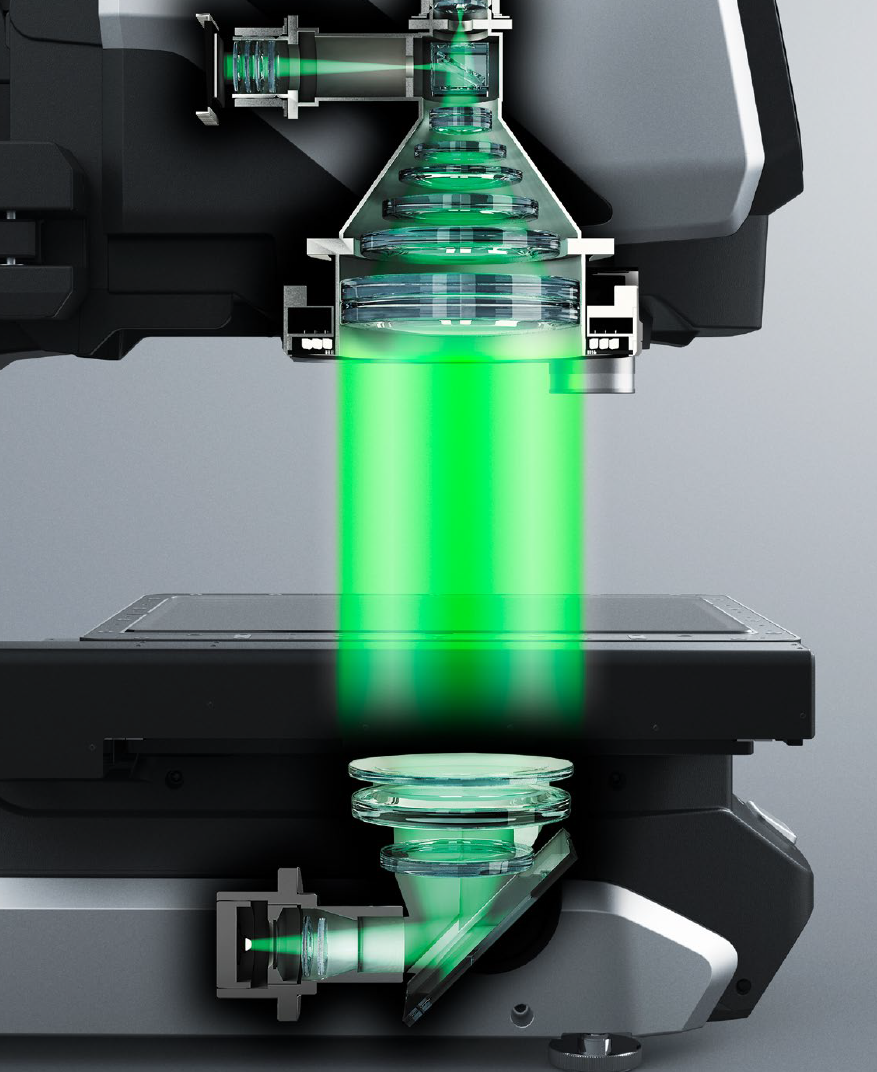

Nous avons conçu un bloc optique figé avec deux caméras pour offrir deux niveaux de grossissement selon la taille des pièces ou des éléments à mesurer.
✅ Alternative au zoom : Pas de piston qui aspire les particules ! Le bloc est complètement étanche.
Quand on fait une mise au point, ce n'est pas une lentille qui bouge : c'est l'ensemble optique et caméra qui se déplace.
✅ Résultat : pas de dérèglement, pas d'entretien, pas d'étalonnage.
💡 Seulement une vérification périodique simple : pas besoin de calibrage complexe ni d'intervention d'un technicien externe. Vous restez autonome.
Nous avons calculé la dilatation thermique du châssis et du bloc optique. 5 capteurs de température compensent automatiquement les variations de l'environnement.
✅ Certification atelier : Pas besoin de salle climatisée ! C'est un appareil tout-terrain.
Dès la conception, nous avons pensé le système pour être sans maintenance, quelles que soient les conditions : poussières, brouillard d'huile, environnement industriel.
✅ Aucun entretien régulier nécessaire.
Cliquez sur une fonctionnalité pour voir la vidéo de démonstration
Mise au point et éclairage entièrement automatiques. Conditions optimales déterminées automatiquement.
Génération par lots : tous les points de mesure programmés en un clic. Réduction de 80% du temps de programmation.
Numérisez vos plans papier directement avec la caméra et créez des programmes instantanément.
Zone de mesure élargie à 3,3× la génération précédente. Mesurez de grandes pièces en une opération.

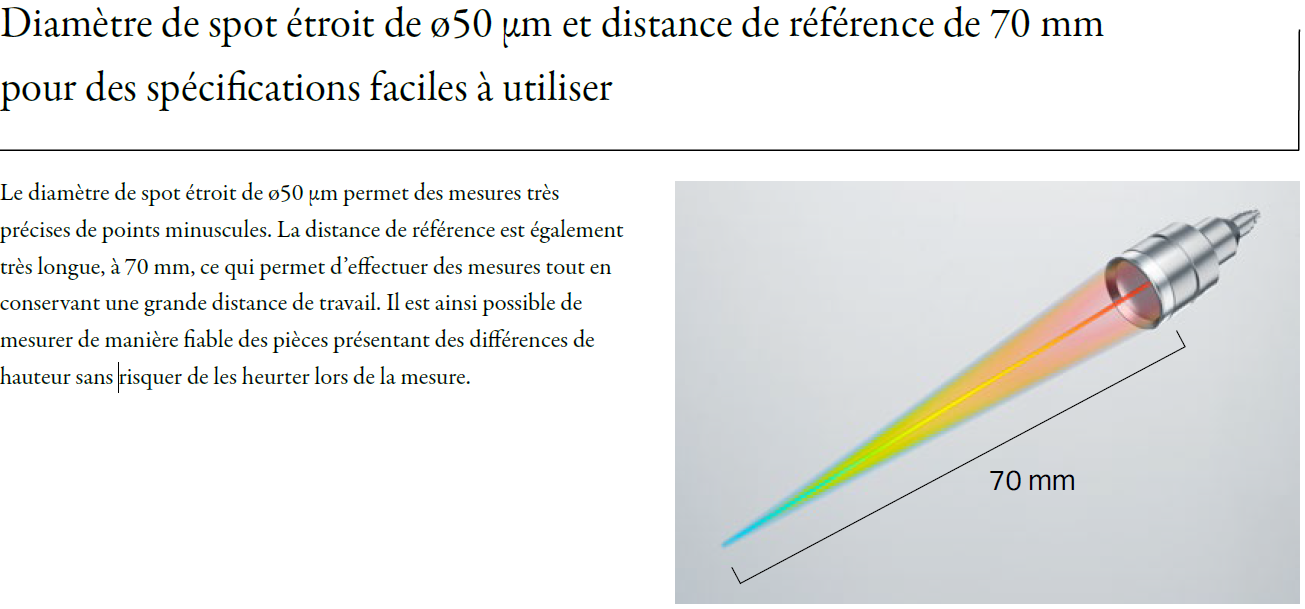

Mesure instantanée de la hauteur sur tout matériau. 0,25s par point. Diamètre de spot Ø50μm ultra-précis.
Du dessin au programme en 3 étapes. Récupération automatique des tolérances et valeurs de conception.

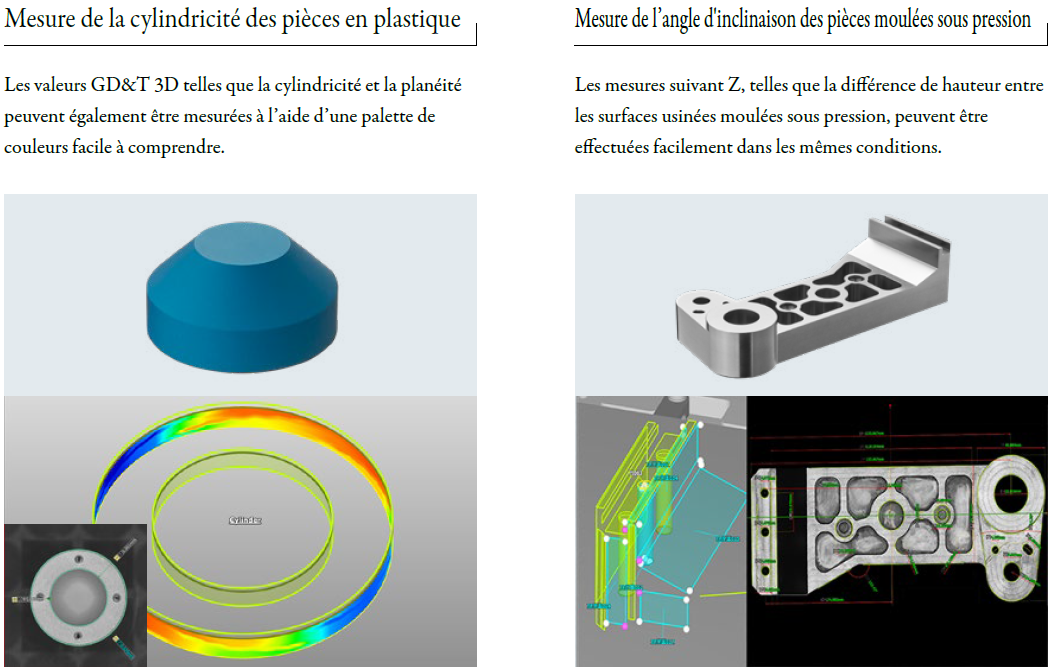

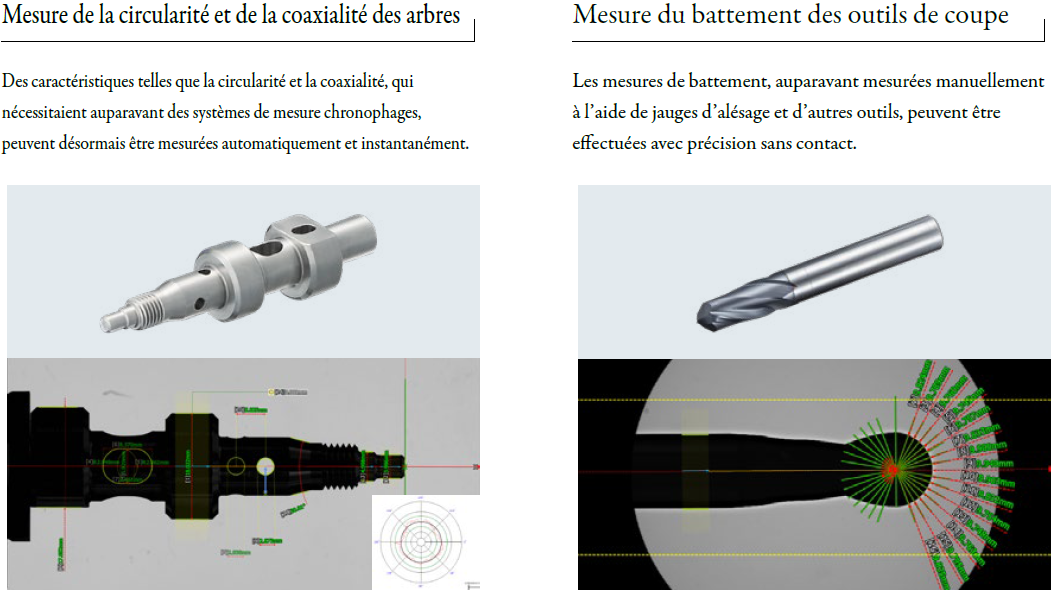

Mesure 3D simultanée de toutes les surfaces. Mesures GD&T : circularité, coaxialité, battement.
Placez et appuyez : mesure automatique instantanée. Interface claire OK/NG. Rapports automatisés.
Pression ultra-faible 0,015N. Mesure 3D précise des surfaces supérieures, latérales et inclinées.
